一份19层商业综合体电气CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公, 商业, 酒店
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：19层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：30张
• 地下室用途：车库, 设备用房
• 节点大样：线管, 电缆, 等电位联结
• 负荷等级：一级
• 防雷等级：第三类
• 火灾保护分级：一级
• 安全防范：二级
• 有线电视：C类
• 监控图像等级：3级以上
• 有线广播：火灾应急
• 接地方式：TN-S
• 项目所在地：四川
• 强电设计：供配电系统, 应急电源, 低压配电, 电气照明, 建筑物防雷, 接地安全
• 弱电设计： 火灾自动报警系统 , 视频监控系统, 综合布线系统, 有线电视和卫星接收系统

附件详情

该项目为商业综合体项目。地下共2层，为车库、设备房；地上共十九层，地上一层至三层为小型商业，四至十二层为酒店，十三至十九层为办公楼。地下汽车库为2类车库。属于一类高层公共建筑，这份参考资料只包含地上部分。
该项目用电负荷等级为一级，采用一路10kv+柴油发电机供电。在地下一层设置一座变配电室，一座柴油发电机房。在地下一层设置消防控制室，采用集中报警系统。
内容包含：强弱电设计说明、竖向配电系统图、低压配电系统图、 照明平面图 、动力平统图、配电箱系统图、防雷接地平面图、弱电系统图、 弱电平面图 、消防系统图、消防平面图。

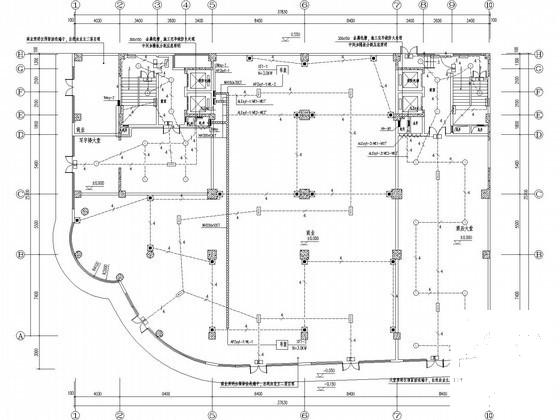

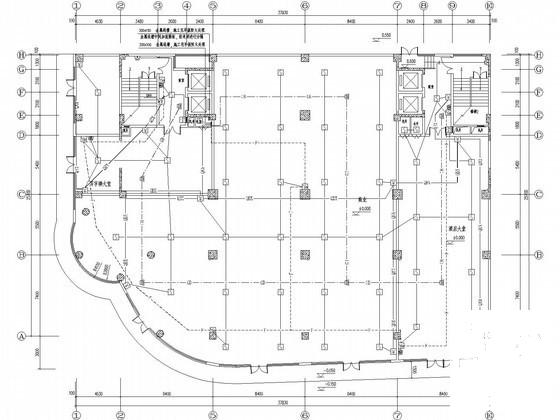

大型商业综合体一层照明平面图

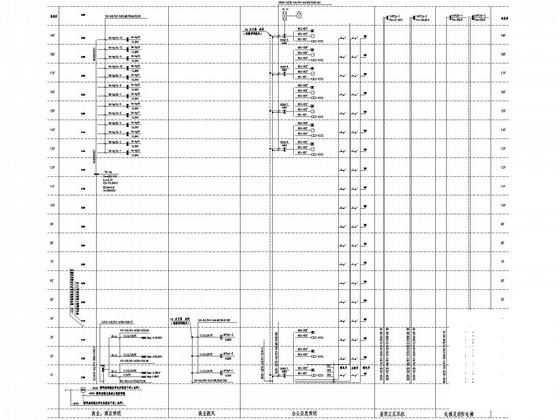

大型商业综合体竖向配电系统图

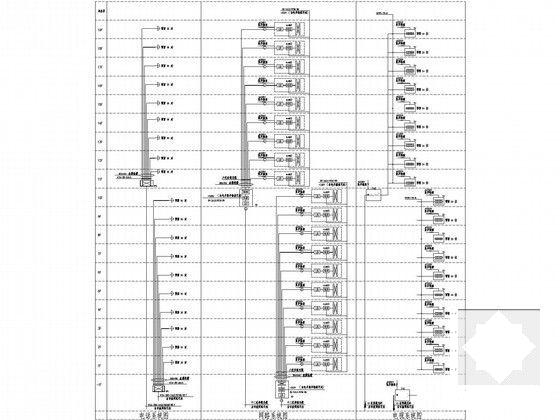

大型商业综合体弱电系统图

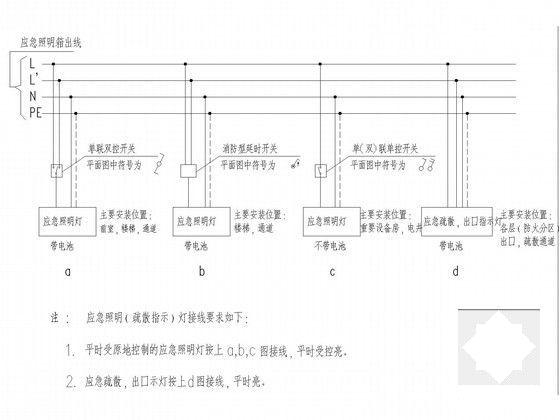

大型商业综合体应急照明接线原理图

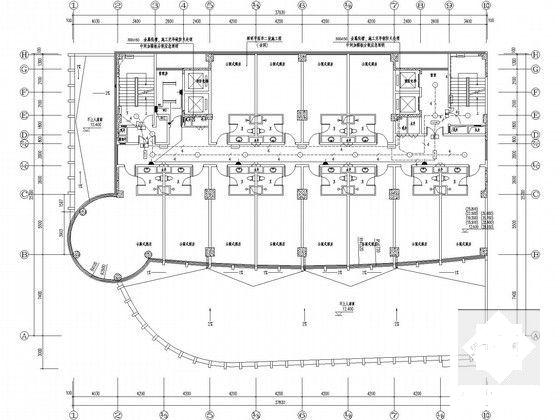

大型商业综合体应急照明平面图

大型商业综合体应急照明接线原理图

大型商业综合体局部等电位连接系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
