建筑类别:商业
-
建筑高度类型:高层建筑
-
建筑地上层数:18层
-
建筑地下层数:1层
-
图纸设计深度:施工图
-
参考图纸:75张
-
地下室用途:设备用房
-
接地方式:TN-S
-
强电设计:配变电所,低压配电,电气照明,建筑物防雷,接地安全
-
弱电设计:
火灾自动报警系统
,入侵报警系统,视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统
附件详情
-
1、设计说明
-
2、高压配电系统图
-
3、低压配电系统图
-
4、配电箱系统图
-
5、地下一层空调机房配电系统图
-
6、电话,宽带网络系统图
-
7、有线电视系统图
-
8、可视对讲系统图
-
9、CCTV闭路监控电视系统图
-
10、燃气自动抄表系统图
-
11、火灾自动报警,联动控制,事故紧急广播系统图
-
12、低压配电干线图
-
13、消火栓泵控制原理图
-
14、电气总平面图
-
15、地下一层电缆走向平面图
-
16、地下一层动力平面图
-
17、地下一层水泵房动力平面图
-
18、一层动力平面图
-
19、地下一层
照明平面图
-
20、地下一层基础接地平面图
-
21、一层
弱电平面图
-
22、地下一层火灾报警平面图
-
23、五层火灾报警平面图
-
24、B栋六~十八层火灾报警平面图
附件详情
该附件为某高层商业大厦强弱电全套施工图纸(含供配电、安防对讲、火灾报警系统)共75张。
设计范围:1.供配电系统;2.动力照明系统;3.防雷接地系统;4.电话系统,综合布线系统5.有线电视系统;6.安防对讲系统;7.闭路监控电视系统;8.燃气自动抄表系统;9.火灾自动报警及联动控制系统等等

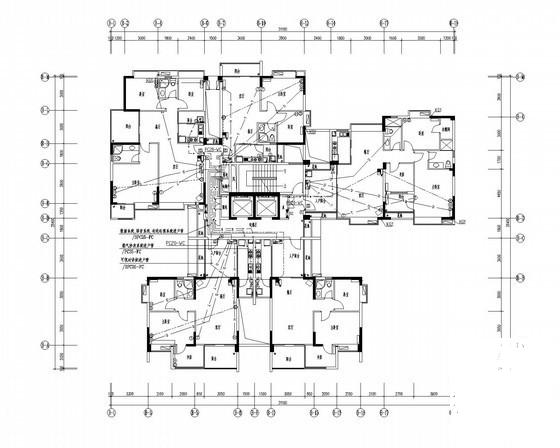

地下一层平面图

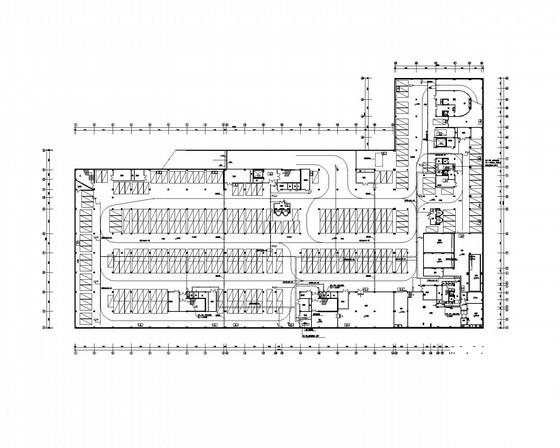

地下一层弱电平面图

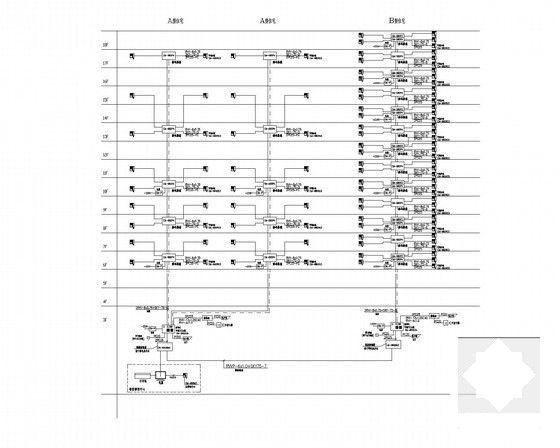

电话,宽带网络系统图

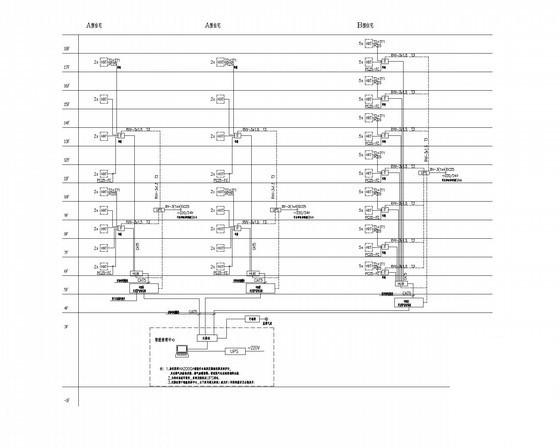

可视对讲系统图

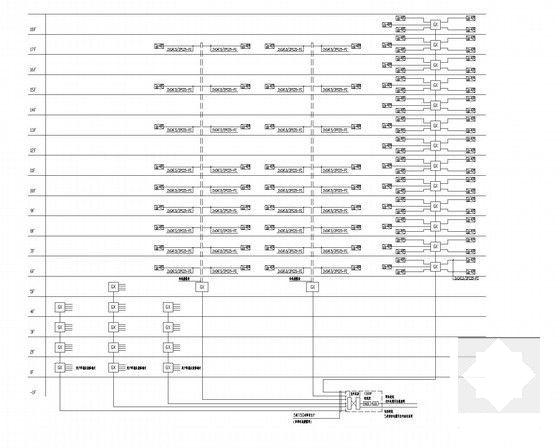

燃气自动抄表系统图
