一份4层商业办公综合楼空调通风设计CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计内容：空调,通风
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统,空气-水系统
• 水系统：双管制,同程式,闭式

附件详情

该项目为某综合楼空调工程,总建筑面积约4726平方米，共四层 ，建筑总高度为18.9m，一二层为商场部分，三四层为办公室，五层为客房。总冷负荷530KW，热负荷为109.8KW。

图纸共10张。

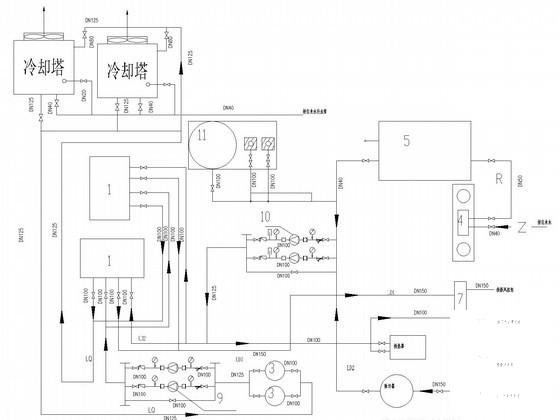

制冷机房流程图

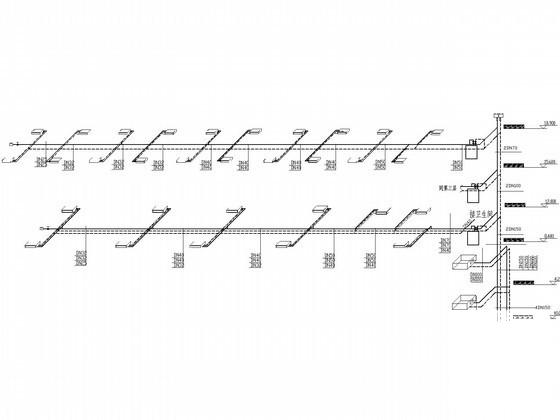

空调水系统

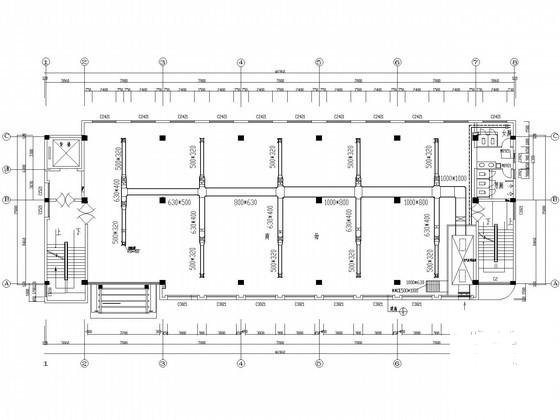

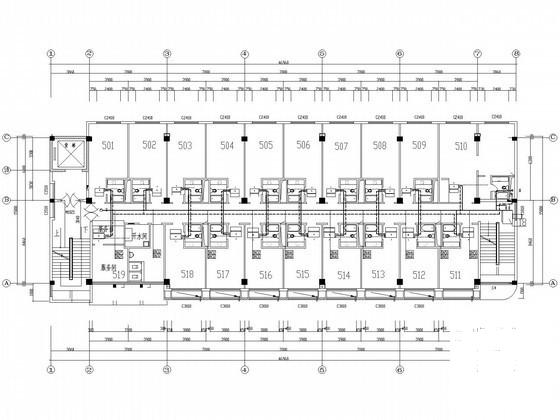

空调水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-25 21:59:37上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
