一份21层商业综合大楼给排水CAD施工图纸(电影院、办公、餐厅、商场)

[复制链接]

0

主题

0

帖子

1085

积分

超级版主

Rank: 8Rank: 8

积分
1085
发表于 2020-2-19 13:14:33 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,商业,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:26591.65平方米
  • 建筑地上层数:21层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 地下室用途:商业,车库,设备用房
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 排水体制:污废分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,水泵,卫生间

附件详情

  • 给排水平面图
  • 消火栓平面图
  • 消防水箱大样图
  • 生活水箱大样图
  • 喷淋平面图
  • 给水系统图
  • 排水系统图
  • 消火栓给水系统图
  • 喷淋系统图
  • 卫生间给排水大样图
  • 卫生间给排水系统图
  • 消防水池大样图
  • 水泵房大样图

附件详情

该项目为某商业综合大楼给排水施工图。总建筑面积为26591.65平米,地下一层为设备用房、商场及车库,车库共122个车位,属Ⅲ类地下停车库;主楼地上二十一层,一到四层为商业,五层为餐厅及电影院,六层及以上为办公,建筑总高为86.10米,属一类高层建筑。
设计内容:给水系统、排水系统、 消防系统 。该项目水源为市政自来水,室内生活冷水系统竖向分2个供水区。一到二层,由市政给水压直接供给。四到二十一层,由加压泵和屋顶水箱联合供给,采用减压进行分区,管网布置为上行下给式。排水采用分流制排水系统,雨水首先排至室外排水沟,再排办公区雨水排水管网。室内消火栓用水量: 40L/S,室外消火栓用水量: 30L/S,火灾延续时间按3小时计。
,共37张。

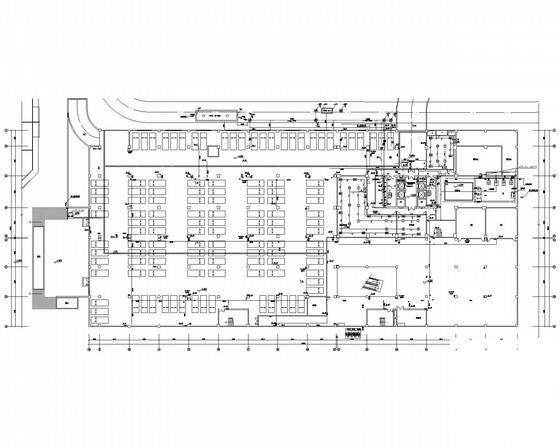

地下一层给排水、消火栓平面图

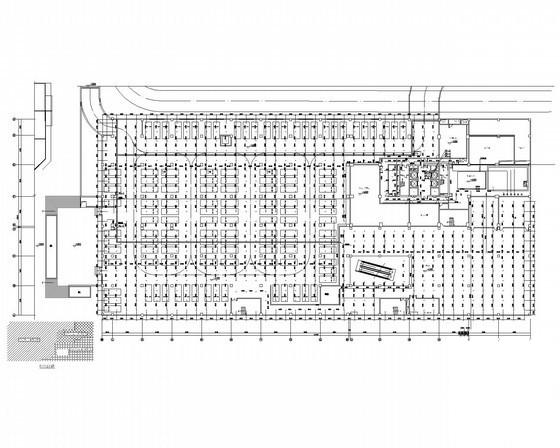

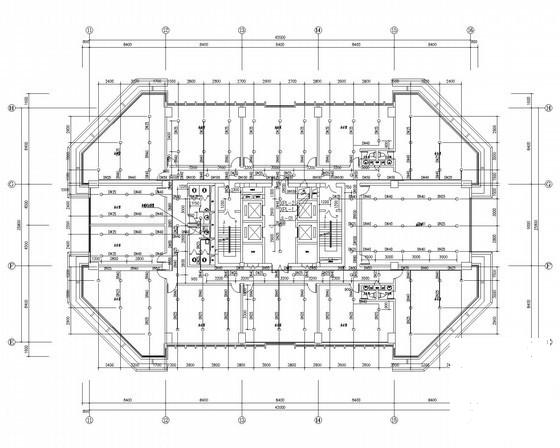

九层喷淋平面图

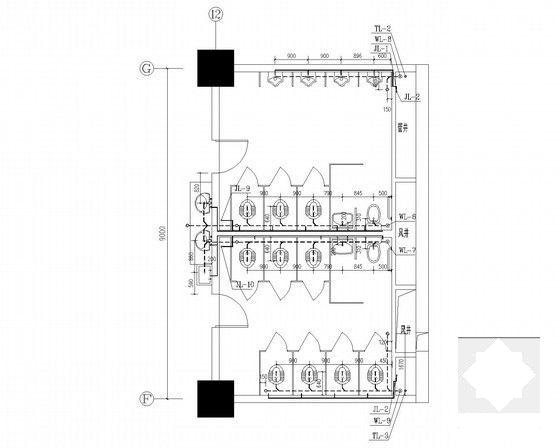

二--四层卫生间给排水大样图

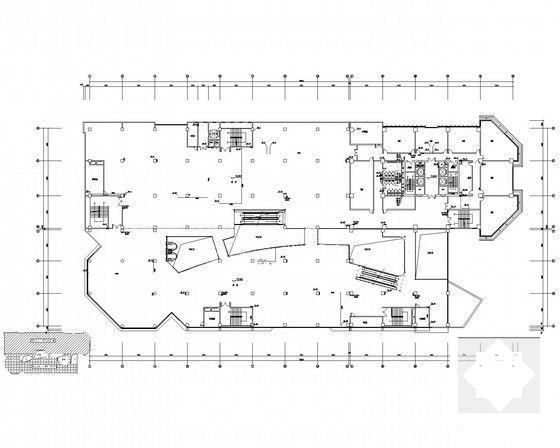

四层给排水、消火栓平面图

消防系统图

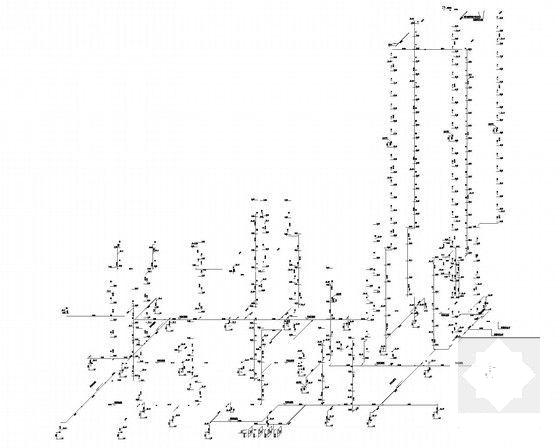

排水系统图

水池、水泵房大样图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-19 13:14:33上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
