一份7层宿舍楼给排水CAD施工图纸(太阳能热水)

[复制链接]

0

主题

0

帖子

1474

积分

超级版主

Rank: 8Rank: 8

积分
1474
发表于 2020-2-18 20:19:34 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:3035平方米
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 特殊系统:太阳能热水系统
  • 大样节点:水箱,厨房,卫生间
  • 热水供应方式:集中热水供应

附件详情

  • 给排水设计施工说明
  • 图例
  • 主要设备材料表
  • 使用标准图目录
  • 给排水平面图
  • 冷水增压泵大样
  • 热水增压泵大样
  • 屋顶设备 平面布置图
  • 屋顶设备表
  • 卫生间给排水详图
  • 给水系统图
  • 热水系统图
  • 屋面水箱、太阳能给水系统升位图
  • 消火栓给水系统图
  • 给水系统升位图
  • 热水给水系统升位图
  • 排水系统图
  • 雨水系统图
  • 太阳能计算书

附件详情

该项目为该项目为宿舍 ,地上六层,居部七层,建筑高度22.3米。建筑面积:3035平方米,耐火等级二级。设计内容包括给排水系统图、雨水系统、消火栓系统及灭火器配置。
,共10张图。

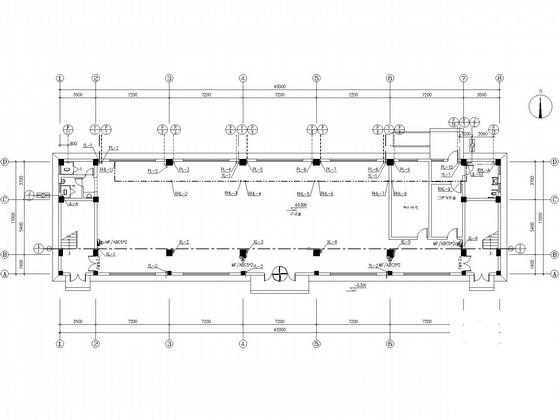

一层给排水平面图

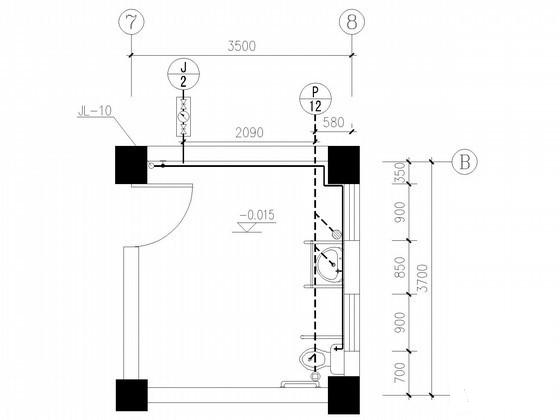

无障碍卫生间给排水详图

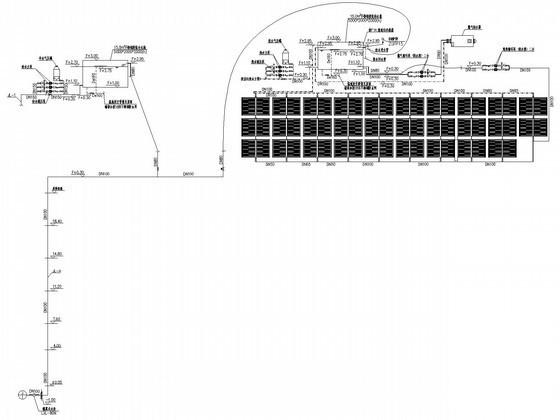

屋面水箱、太阳能给水系统升位图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 20:19:34上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0s0c2s0dwcc12f0s.rar

1.2 MB

下载  售价: 100 积分    赚积分
