[太阳能集中供热]4层宿舍楼给排水设计CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：8534平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：11张
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：雨水系统, 机房排水
• 消防设计：室内消火栓系统
• 供水设备：高位水箱, 水泵站
• 供水方式：市政供水
• 排水体制：污废合流
• 雨水重现期：5年
• 火灾危险等级：严重危险级Ⅰ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 热水供应方式：集中热水供应

附件详情

• 设计施工说明、太阳能集中供热系统原理图
• 盥洗、洗衣房给排水平面详图及系统图
• 各卫生间给排水平面详图及系统图
• 冷热水系统图
• 排水系统图
• 雨水系统图、空调凝结水系统图
• 消火栓系统图

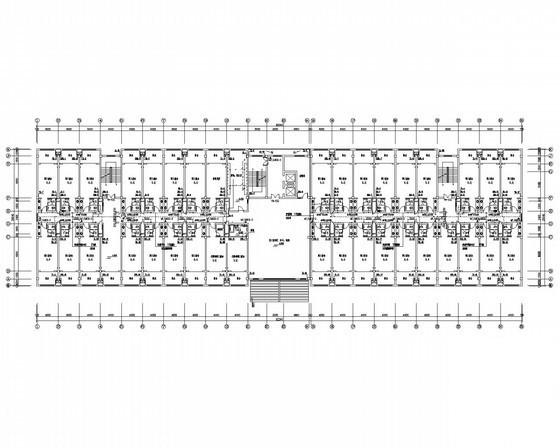

• 一层给排水平面图
• 机房层及屋顶给排水平面图
• 室外消防给水总平面图

附件详情

资料介绍：该项目为四层员工宿舍，建筑面积8534平方米，建筑高度15.4m，建筑体积＞20000m3且＜50000m3。耐火等级为二级。

设计内容: 该项目室外给水、雨污水管道、消防泵房以及消防水池由甲方另行统一设计，并根据我院提供的平面图纸确定接管点，且排水管道应符合该资料所给的标高及管径。包含生活冷热水系统，雨水系统，空调冷凝水系统，消火栓系统，灭火器配置等。

图纸共11张。

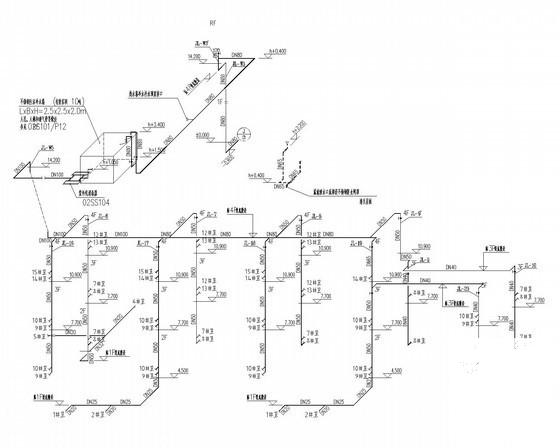

冷水系统图

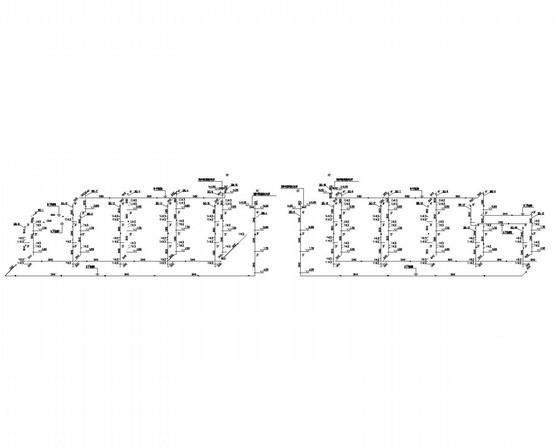

热水系统图

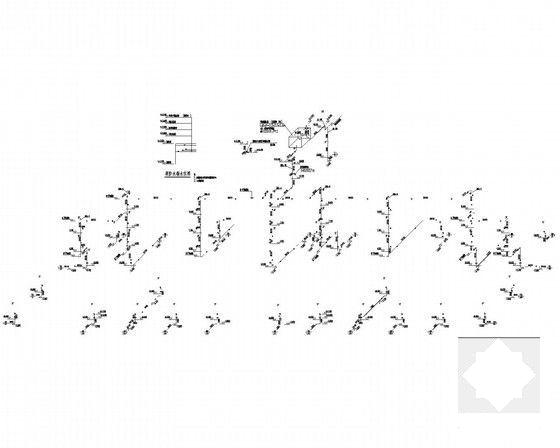

消火栓系统图

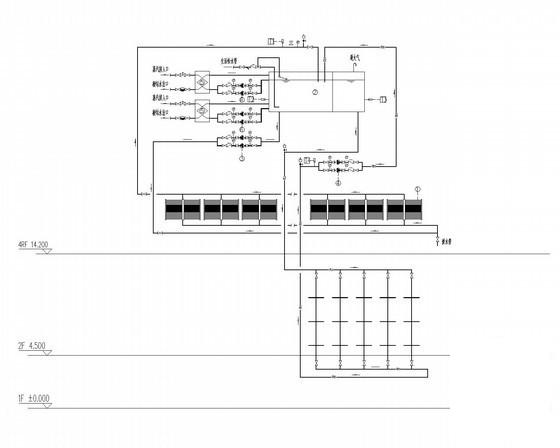

太阳能集中供热系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
