该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：其他
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：6533.42平方米
-
建筑地上层数：5层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：19张
-
设计年代：近代
-
地下室用途：车库,设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,稳压泵,水池
-
供水方式：市政供水,分区供水,高位水箱供水,无负压供水
-
供水分区：两区
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
雨水重现期：10年
-
火灾危险等级：中危险级Ⅱ级
-
消火栓用水量室外(L/S)：30
-
消火栓用水量室内(L/S)：20
-
特殊系统：太阳能热水系统
-
大样节点：水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
-
热水供应方式：集中热水供应
-
项目所在地：江苏
附件详情
-
资料目录
-
资料目录及使用标准资料目录 图例
-
设计总说明
-

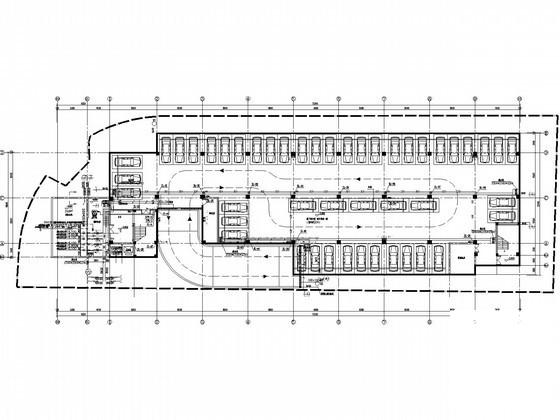

地下层给排水平面图
-
一层给排水平面图
-
二层给排水平面图
-
三层给排水平面图
-
四-五层给排水平面图
-
出顶层给排水平面图
-
屋顶层给排水平面图
-
地下层喷淋平面图
-
一层喷淋给平面图
-
二层喷淋给平面图
-
三层喷淋平面图
-
四-五层喷淋平面图
-
给水、排水系统图
-
消防泵房系统图
-
消防水池断面图
-
消防、喷淋系统图
-
给水、热水系统图
-
污水系统图
-
冷凝水、雨水系统图
附件详情
该项目位于江苏，该项目为大厦综合楼 ，总建筑面积 6533.42m2,地上5层，地下1层。建筑高度19.8米。该资料范围包括本建筑单体范围内的给水排水、消防等管道系统。设有生活给水系统、生活给水系统热水系统、生活排水系统、消火栓系统、雨水系统。
，共19张图。

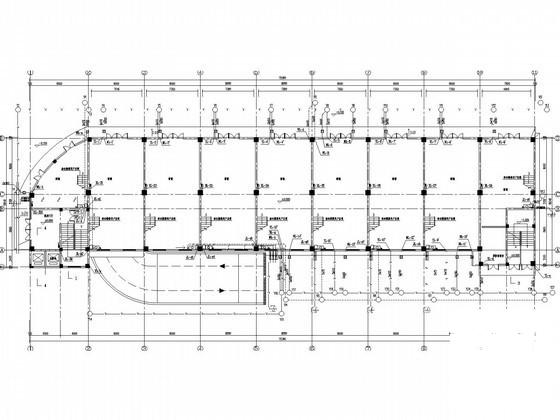

一层给排水平面图
四-五层喷淋平面图

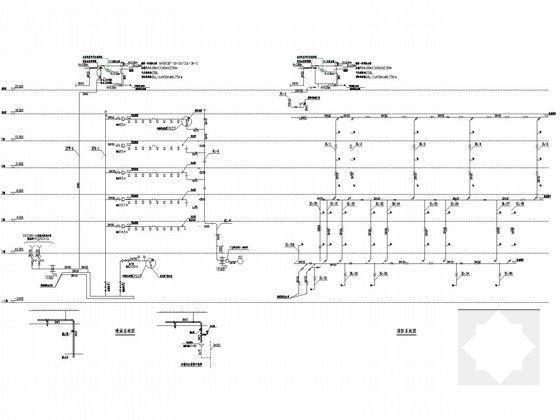

消防系统
图

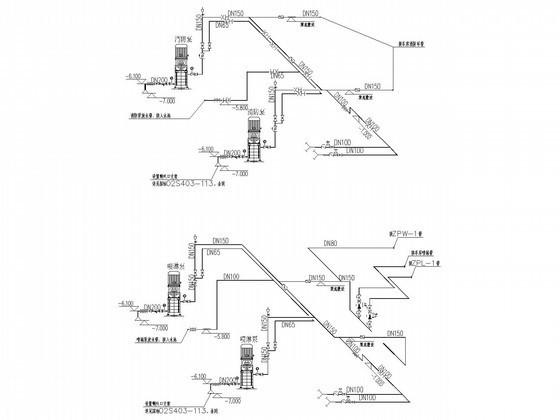

泵房内喷淋泵管道系统图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
