5层小学教学楼给排水施工图纸cad

  • 建筑类别:文化
  • 建筑地上层数:5层
  • 出图日期:2003
  • 设计阶段:施工图设计
  • 污废水排水体制:合流
  • 设计内容:给排水

附件详情

一、项目概要及设计范围 1. 该项目根据建设单位提供的相关资料和建筑专业提供的图纸进行设计。 2. 该项目共有五层,其中为四层教室,低层为学生活动室。 3. 该项目设计内容包括:生活给水系统、污水系统、雨水系统 二、给排水设计
1. 生活给水系统
(1)教学楼设有5m 的屋顶水箱。水箱的底标高:19.800m .
(2)该项目设计秒流量为1.55l/s,最高日用水量为30m /d
(3)本本建筑给水进口处压力要求≥0.24MPa。水源为市政给水,经校园统一增压供水。
2. 排水系统
(1) 该项目采用废、污合流,雨、污分流制排水。
(2) 污水经校区化粪池初步处理后排入市政污水管网。
(3) 雨水系统:屋面设置雨水斗,阳台设置地漏,雨水由雨落管收集后接管排入校区雨水管网 .
4. 该项目室外雨,污水管网及室外消火栓设置由校区统一考虑。
5. 该项目教学楼 层数不超过五层,体积不超过10000m。故不用设室内消防栓系统。

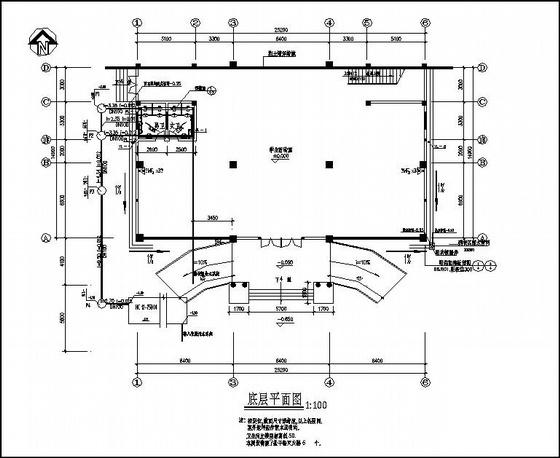

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
