4层大型社区小学建筑群给排水消防CAD施工图纸

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：教育
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：14952.55平方米
• 地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：泵房
• 项目地址：上海

附件详情

• 给水系统原理图
• 排水系统原理图
• 雨水系统原理图
• 热水系统平面图
• 热水系统原理图
• 消火栓给水系统原理图
• 太阳能、空气源热泵生活热水系统原理图
• 空调冷凝水系统原理图
• 泵房给排水系统原理图

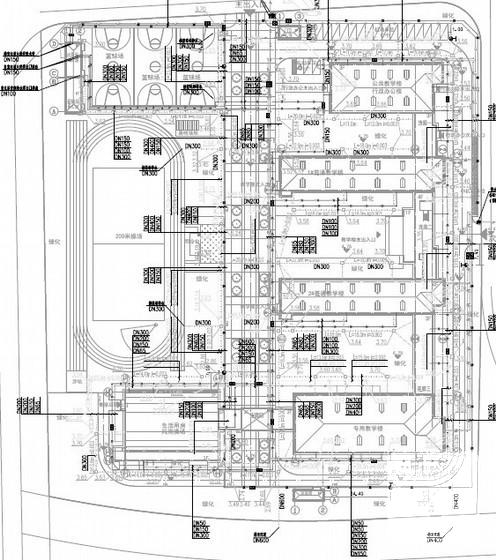

• 给排水总平面图

附件详情

本项目总建筑面积为14952.55m2，由13个单体建筑组成。分别为两栋四层普通教学楼、一栋三层专用楼、一栋三层公共教学 行政办公楼、一栋两层的生活用房 风雨操场。地块的生活、消防泵房设置于水泵房。
设计范围：建筑红线内的给水排水和消防管道工程。
共12张CAD。

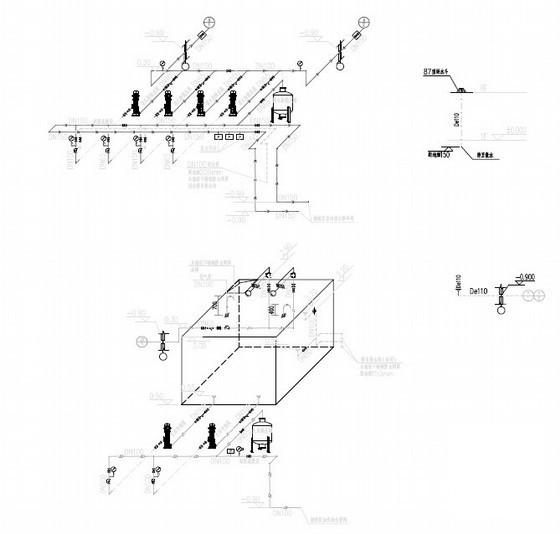

泵房给水系统原理图

太阳能空气热源泵生活热水系统原理图

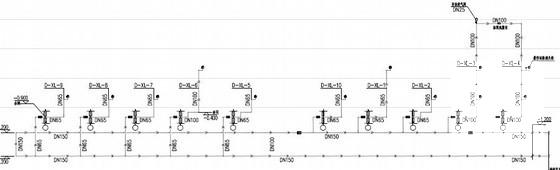

消火栓给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
