[CAD]3层大型知名休闲区建筑群电气图纸（154张图）(火灾自动报警系统)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅, 别墅, 办公, 酒店
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：154张
• 设计年代：近代
• 地下室用途：设备用房
• 节点大样：防雷接地, 配电箱
• 负荷等级：二级
• 防雷等级：第三类
• 火灾保护分级：二级
• 安全防范：三级
• 有线广播：火灾应急
• 接地方式：TN-S
• 项目所在地：四川
• 强电设计： 供配电系统 , 配变电所, 应急电源, 低压配电, 电气照明, 建筑物防雷, 接地安全
• 弱电设计： 火灾自动报警系统 , 入侵报警系统, 出入口控制系统, 综合布线系统

附件详情

该项目为大型休闲区建筑群项目，主要建筑类别为综合楼、别墅、酒店，主要功能为休闲娱乐。其中综合楼,地下2层,主要为车库和设备用房,地上3层,建筑设计结构形式为框架结构,为多层公共建筑。该项目为坡地建筑,负一层为自然层,负二层能直通室外。该项目变配电房,柴油发电机房,消防控制室，弱电机房设置在地下室负二层。该项目由1栋多层综合楼,7栋A型单层,6栋B型单层酒店,和6户多层别墅住宅组成。综合楼用电负荷等级为二级，采用一路10KV电源+柴油发电机供电。其它单体建筑采用为三级负荷采用一路380V低压电源供电。内容包含：电气设计说明、高压配电系统、变配电室平立剖、低压配电系统、二次回路接线图、照明平面、插座平面、动力平面图、火灾自动报警系统及平面、弱电系统及平面。

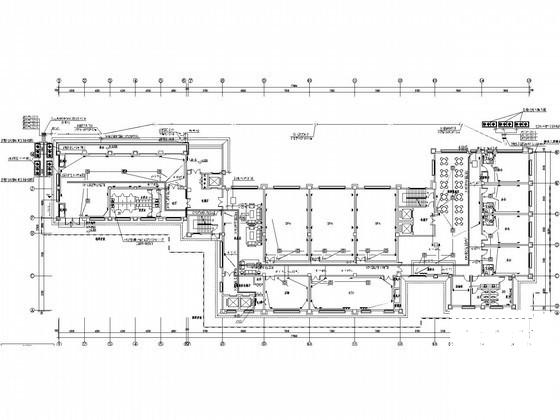

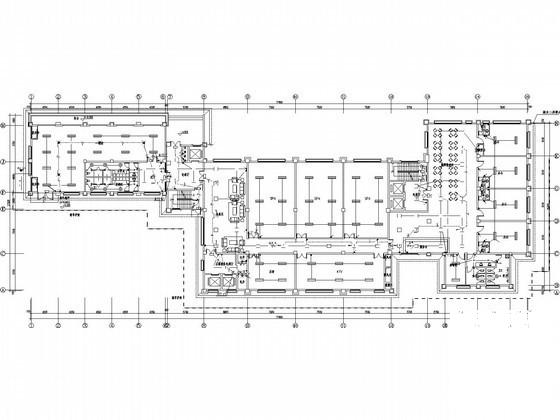

休闲区 照明平面图

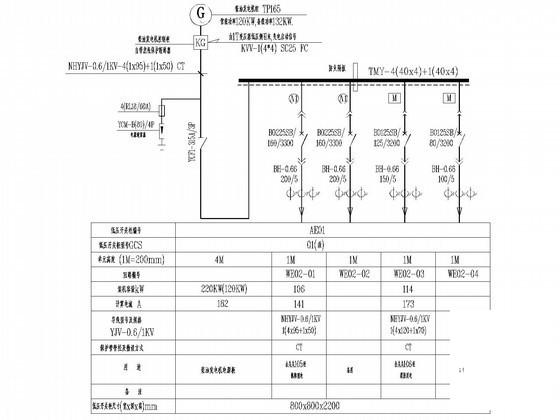

休闲区发电机组配电系统图

休闲区二次回路接线图

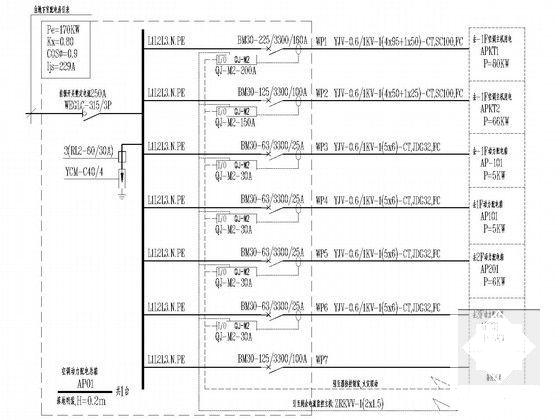

休闲区配电箱系统图

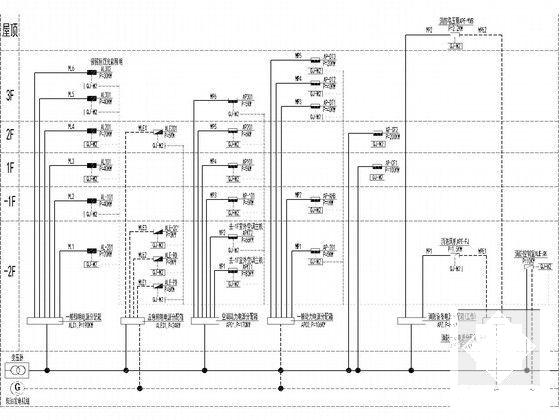

休闲区竖向干线系统图

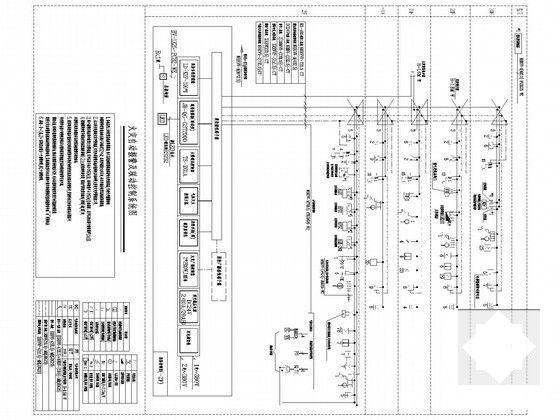

休闲区火灾自动报警系统图

别墅插座平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-22 17:04:47上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
