知名高层大厦强弱电电气CAD施工图纸(火灾自动报警系统)(TN-S)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：29912.8平方米
• 地上层数：20层
• 地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：44张
• 图纸年代：近代
• 地下室用途：车库,设备用房
• 负荷等级：一级,三级
• 防雷等级：第二类
• 接地方式：TN-S
• 项目地址：重庆
• 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：

附件详情

• 1、电气管网总平面图；
• 2、电气设计与施工说明；
• 3、高压一次接线图、主要设备材料表 ；
• 4、低压一次接线图、变配电房设备平面布置图；
• 5、竖向电缆敷设干线图、火灾自动报警控制系统图；
• 6、电话、宽带网系统图 有线电视系统图 住宅家居智能化干线图 ；
• 7、配电箱系统图；
• 8、动力平面图；
• 9、照明平面图；
• 10、 ；
• 11、基础接地平面图；
• 12、火灾自动报警平面图；
• 13、 ；

附件详情

该附件为[重庆]知名高层大厦全套强弱电电气施工图纸，共44张。
项目概况：总建筑面积共29912.8平米,由两栋一类高层商住楼及两层地下车库组成。其中1号楼共19层，建筑高度56.4米，1层为商业网点，2~19层为住宅；2号楼共20层，建筑高度59.3米，1层为商业网点，2~20层为住宅；地下车库共2层，停车位179个，属于二类汽车库。
设计内容：10/0.4KV变电所、电力配电系统、照明系统、建筑物防雷、接地系统及安全措施、火灾自动报警系统、弱电（电视、电话、网络、安防对讲等）系统管线预留等。

低压接线图

地下一层照明平面图

接地平面图

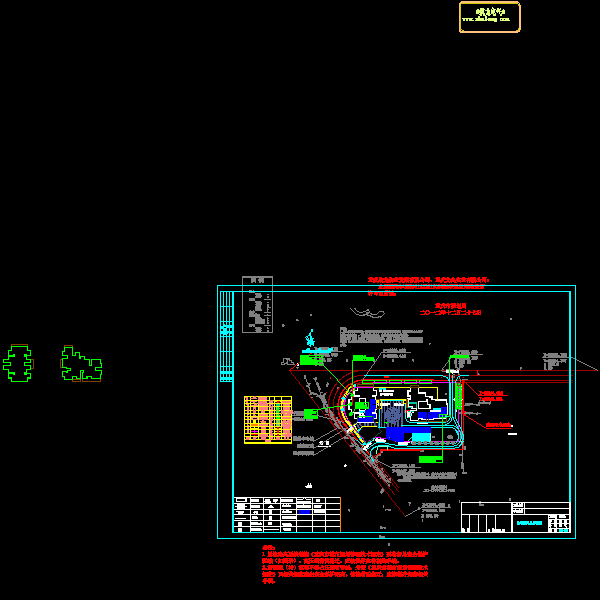

电气管网总平面图2013.6.5.dwg

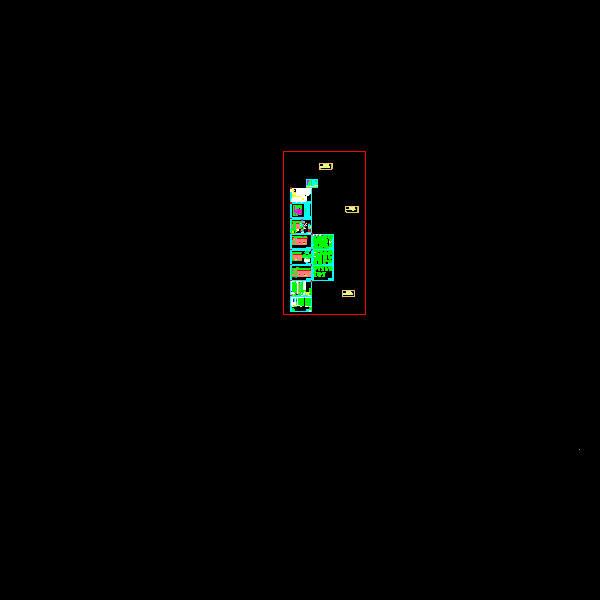

电施平面图2013.6.5.dwg

电施系统图（2013.6.5）.dwg

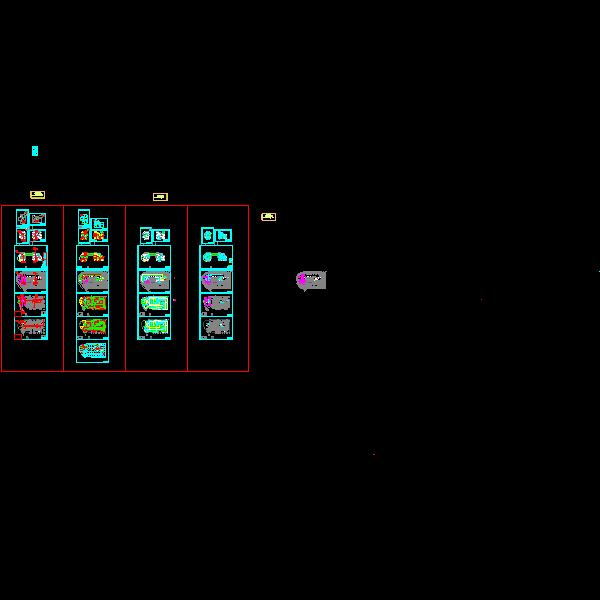

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-13 21:49:08上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
