2564平米地上4层小学综合用房给排水施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2564平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水技术:重力排水
  • 项目所在地:湖南

附件详情

  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 屋顶给排水平面图
  • 给水系统图
  • 排水系统图
  • 卫生间排水系统图

附件详情

项目概要:该工程为位于湖南,是一栋小学综合用房,具体位置应按湖南规划部门所划红线图以及学校总平面图确定。总建筑面积2564平米。建筑高度17.5m。
设计范围:单体室内生活给水排水、消防等管道系统设计。
编制共计6张图纸


屋顶给排水平面图

阳台及屋面雨水废水排水系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

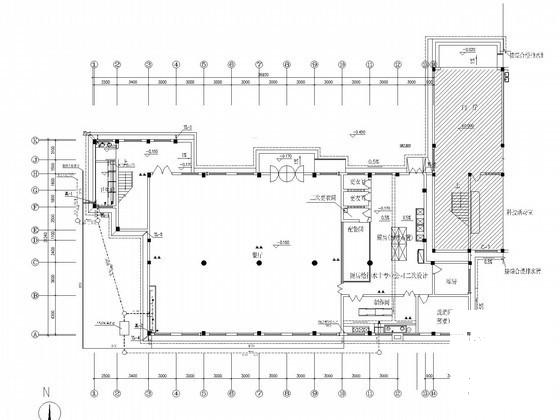

  • 2564平米地上4层小学综合用房给排水施工CAD图纸 - 1
    第 1 张图

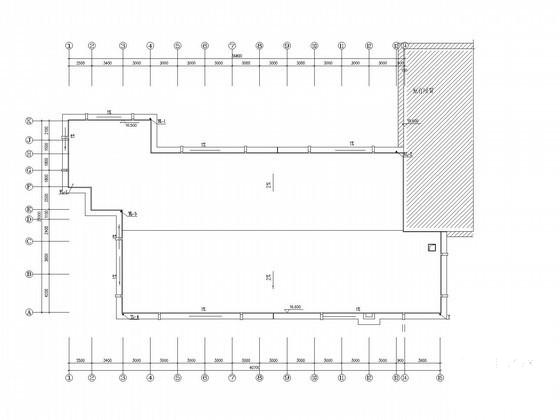

  • 2564平米地上4层小学综合用房给排水施工CAD图纸 - 2
    第 2 张图

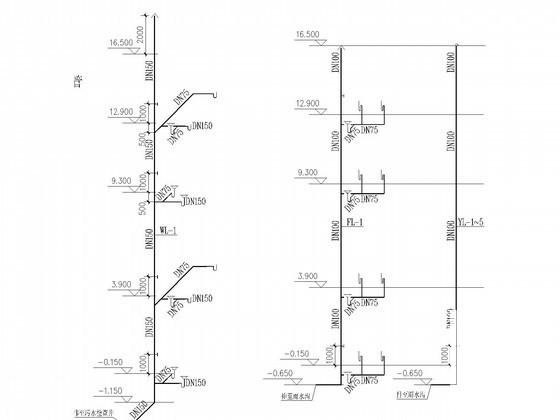

  • 2564平米地上4层小学综合用房给排水施工CAD图纸 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
