一份希望小学教学综合楼及宿舍给排水CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：2895.77平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：5,15
• 大样节点：卫生间
• 项目所在地：湖南

附件详情

• 给排水设计施工说明

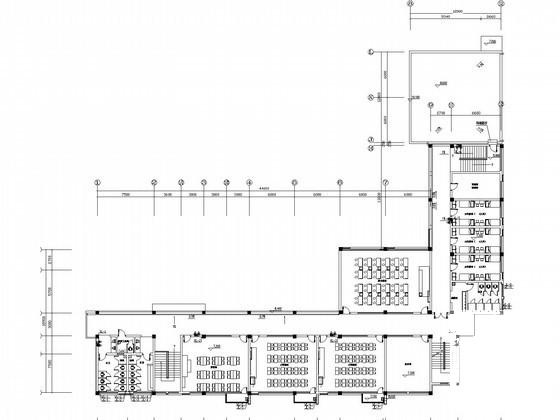

• 给排水平面图
• 给排水管道系统图
• 消火栓管道系统图
• 卫生间给排水大样图

附件详情

该项目为希望小学教学综合楼，地上3层，为教师、食堂、学生宿舍。该项目耐火等级为二级，建筑分类为多层，建筑设计使用年限为50年。该项目总建筑面积2895.77m2，建筑占地面积1065.65m2，建筑高度14.85m。
该资料范围包括红线以内的给水排水及小型给水排水构筑物；室外给排水图详见后续给排水总平面图。
，共15张。

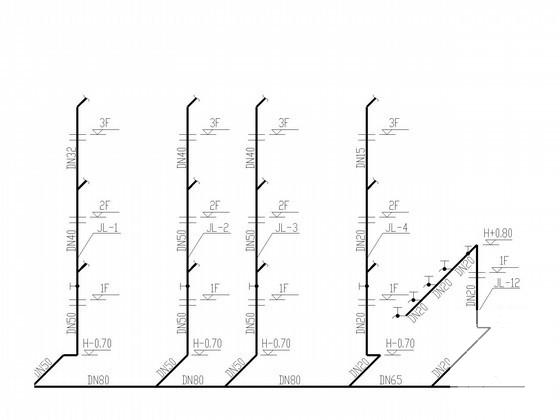

给水管道系统图

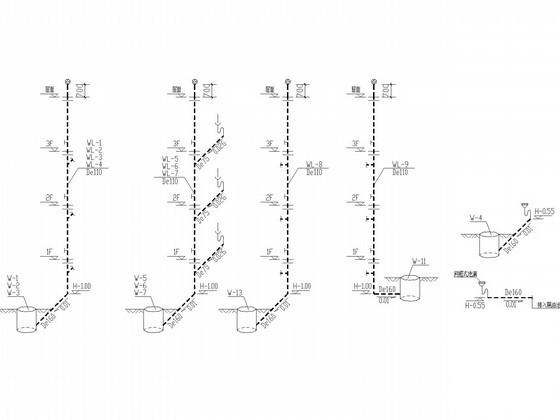

排水管道系统图

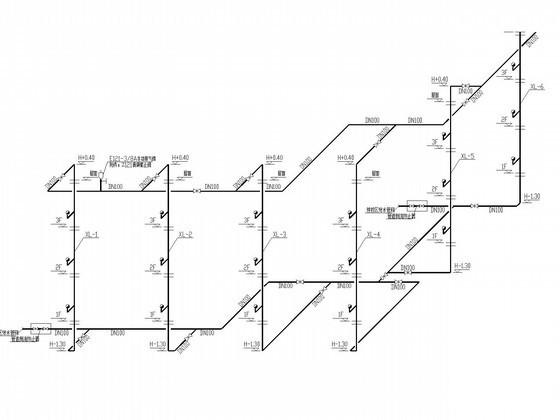

消火栓管道系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
