小学建设工程给排水施工图纸cad平面图

资料简介
赚取积分

建筑类别：教育
建筑高度类型：多层建筑
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水方式：市政供水
排水体制：雨污分流
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：15
项目所在地：贵州

项目概要：该项目为 贵州省小学建设工程给排水施工图 。其中1号楼负二层局部和食堂、风雨操场二层局部为停车库；正负0.00以上，1~6#楼均为四层教学楼；7号楼为二层食堂和8号楼为风雨操场；建筑高度：19.90米；该项目包括三个单体建筑1~6#楼合为第一个单体建筑面积为：15224.92 平方米， 7#楼食堂为第二个单体建筑面积为：688.97 平方米， 8#楼风雨操场为第三个单体建筑面积为：2193.66 平方米

设计内容：室内给排水及消防系统。

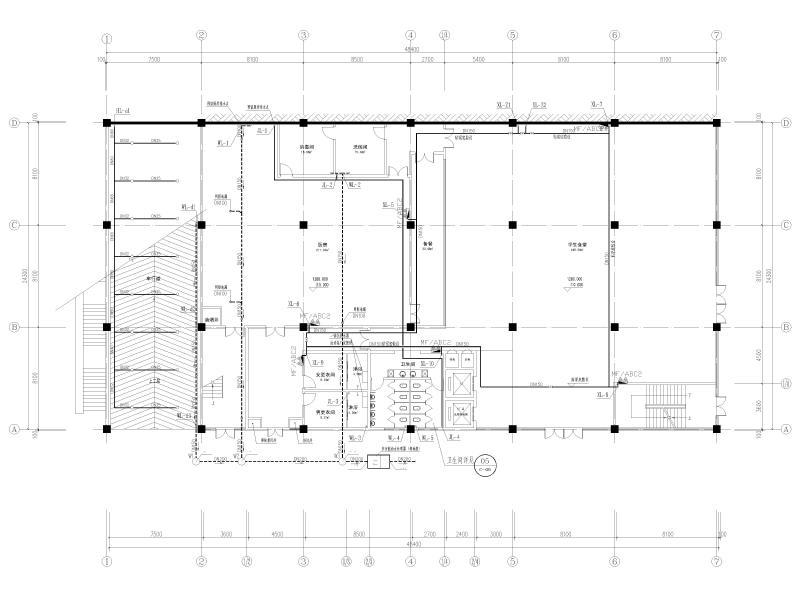

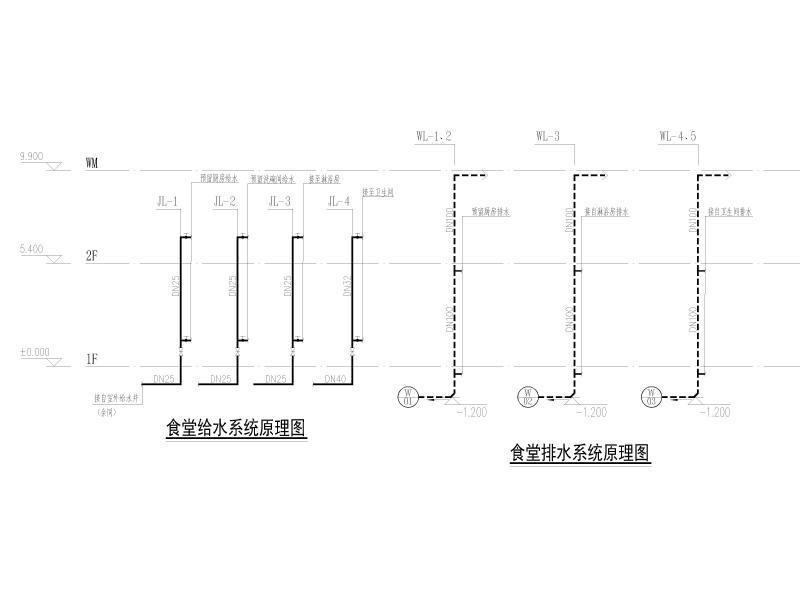

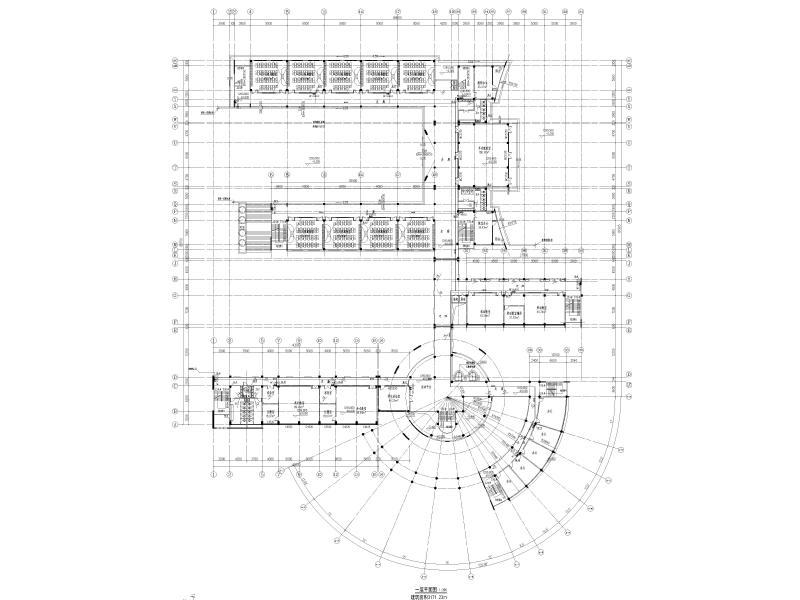

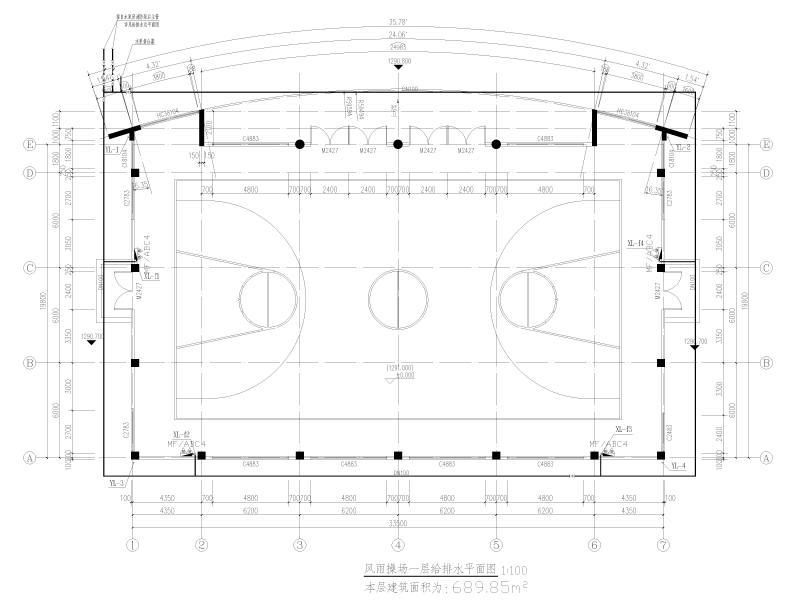

部分图片展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
