一份3层幼儿园给排水消防CAD施工图纸(自喷系统原理图)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：1744.05平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：泵房,卫生间
• 项目所在地：重庆

附件详情

• 给排水设计总说明

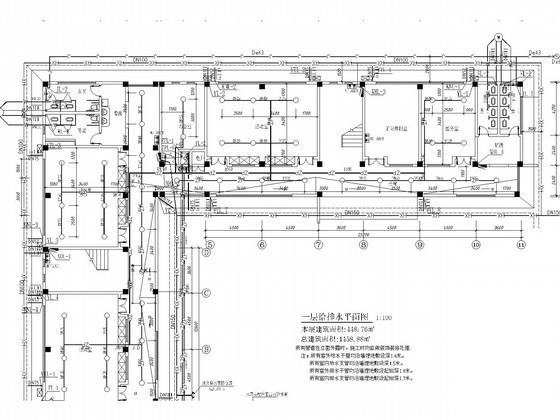

• 给排水平面图
• 自喷平面图
• 自喷系统原理图
• 消火栓系统原理图
• 卫生间给排水平面示意图
• 泵房放大图

附件详情

该项目为地上3层幼儿园，总建筑面积1744.05平方米，建筑高度11.4米，耐火等级二级，设计范围：该项目单体建筑室内给排水设计、消防给水、灭火器配置。该项目设有生活给水系统、生活污水排水系统、雨水排水系统、自喷、消火栓给水系统。
编制与，共12张。

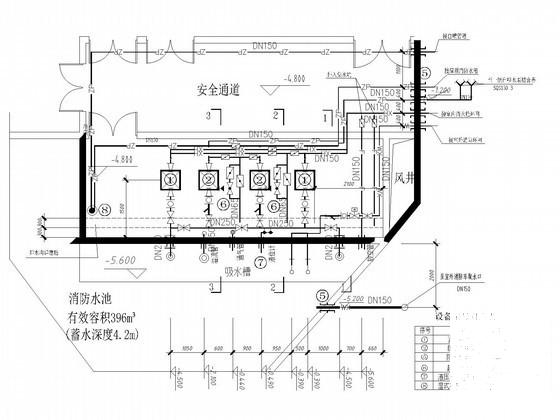

泵房放大图

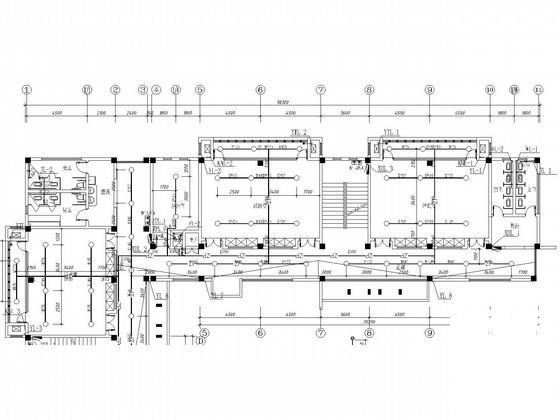

喷淋平面图

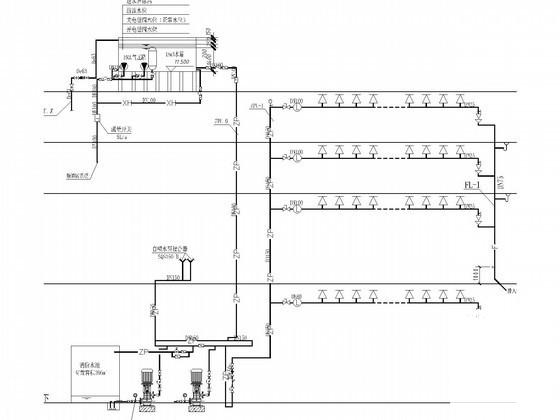

自喷系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 15:21:40上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
