该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源
附件设计说明:有
建筑类别:教育
建筑高度类型:多层建筑
建筑设计结构形式:钢筋混凝土结构
建筑地上层数:3层
图纸设计深度:施工图
参考图纸:13张
设计年代:近代
生活供水设计:生活给水系统
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
消火栓用水量室外(L/S):30
消火栓用水量室内(L/S):15
项目所在地:广东
附件详情
给排水设计说明
给排水及消防系统图

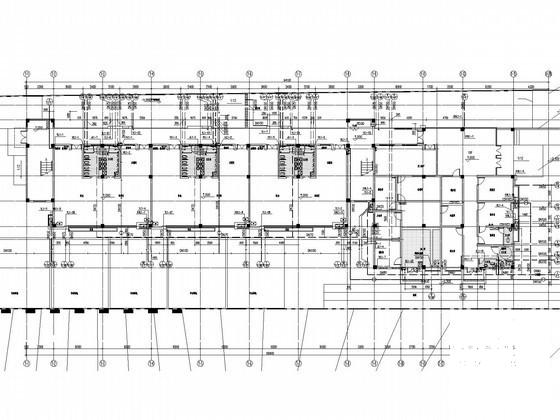

给排水、消火栓平面图
自动喷水平面图
该项目建筑面积约为32万平方米,包括4个地下室18栋33层住宅幼儿园及配套商业,该资料为幼儿园。 设计范围包括用地红线以内的给排水管道及构筑物的室内给水、污水、雨水、空调冷凝水、消火栓、自动喷水灭火系统。 ,共13张。

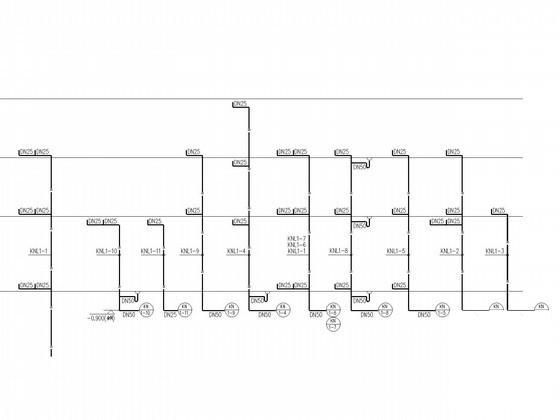

空调冷凝水系统图

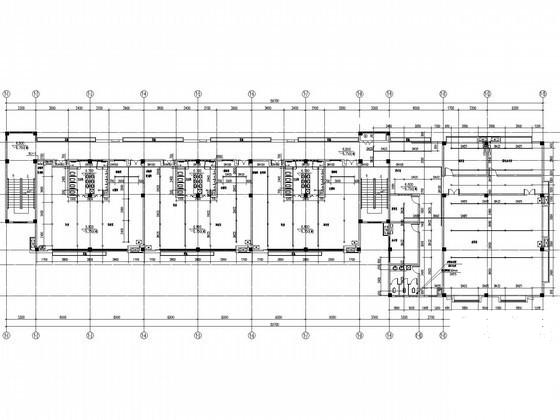

喷淋平面图

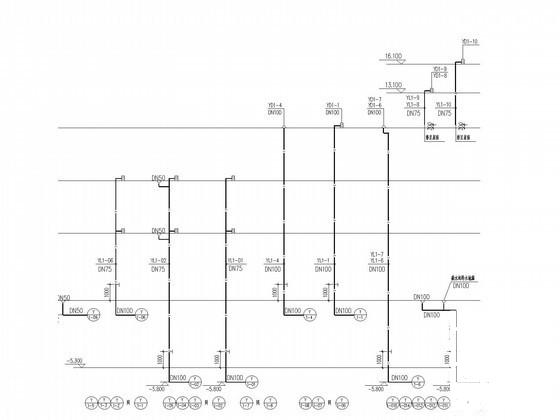

雨水系统图
温馨提示:该资料由网友于2020-2-16 15:21:22上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
附件2099v11edewcwe1f0e2ecedffs.rar
2020-2-16 15:21 上传
点击文件名下载附件
1.52 MB
下载 售价: 100 积分 赚积分
