一份18层建筑给排水CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑高度类型：高层建筑
• 建筑设计面积：285904.87平方米
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：喷淋系统
• 排水技术：重力排水
• 项目所在地：江苏

附件详情

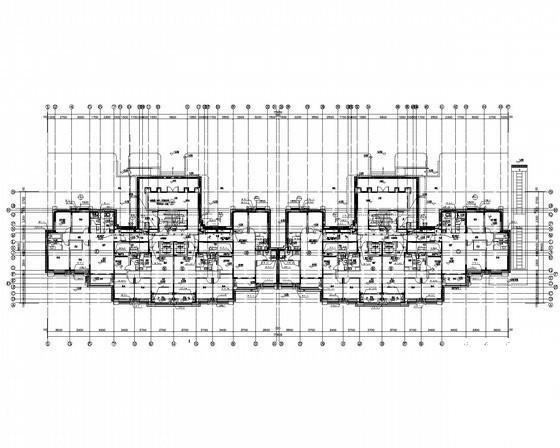

• 给排水平面图
• 户型详图
• 排水系统展开原理图
• 给水系统展开原理图
• 消防给水系统展开原理图
• 雨水展开系统原理图
• 凝结水展开系统原理图
• 集水井系统图

附件详情

该资料为江苏某高层建筑给排水施工图纸。
项目概要：总建设占地面积110194.30m2 ;总建筑面积285904.87m2 ; 其中地上面积220388.60m2，地下面积65516.27m2，主要建筑有一座公建配套用房、地上二十栋高层住宅（地上18层，,地下1层）。
设计范围：排水系统、雨水系统、自动喷水灭火系统、给水系统。
，共10张图。

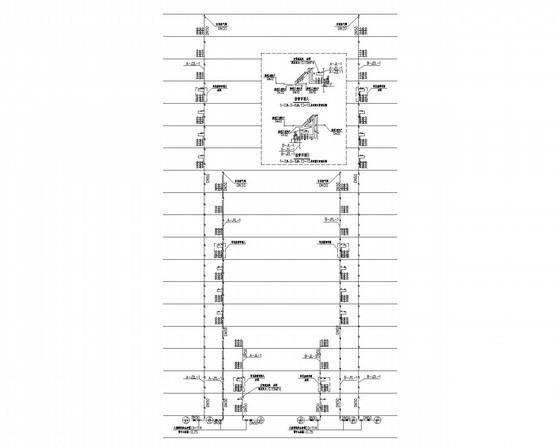

排水系统展开原理图

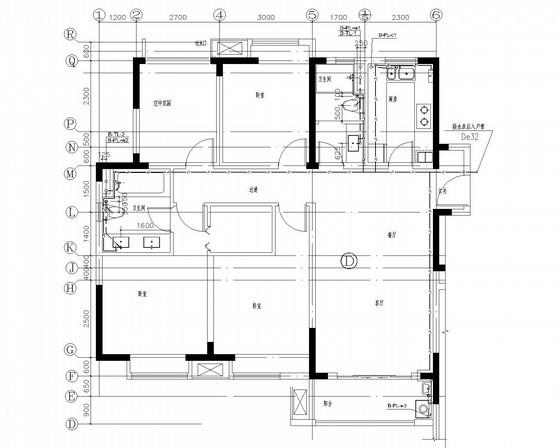

2~18层D户型详图

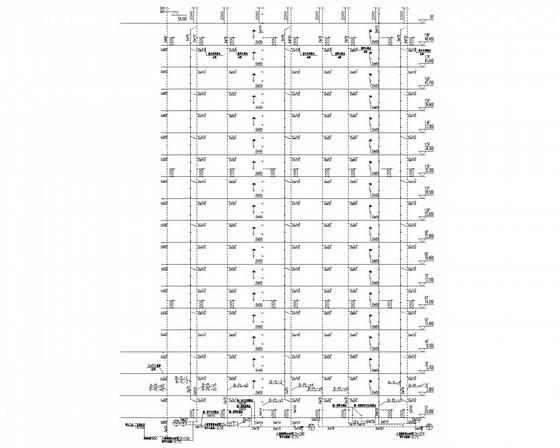

给水系统展开原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
