一份疾病预防控制中心业务综合楼暖通CAD施工方案图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,科研
• 建筑高度：高层建筑
• 建筑面积：17121平方米
• 地上层数：十层
• 地下层数：一层
• 图纸设计深度：施工图
• 设计内容：空调,通风,防排烟,冷热源,机房
• 冷热源：空气源热泵
• 项目地址：广西

工程概况

该项目总面积17121平方米 ，由地下一层的汽车库及设备用房、地上十层的实验及办公用房组成，总高44米，为一类高层建筑。该项目空调冷负荷~2600kw,热负荷~1600kw。

设计范围

1.对办公用房作舒适性空调设计;

2.对大楼作通风及防排烟系统设计;

3.对地下室设备用房作通风设计;

4.实验室的空调与通风;

空调冷热源

采用FTA-US-180-2型风冷式热泵机组4台，单台制冷量628KW,制热量728KW,冷水进出水温12°C/7°C,热水进出水温40°C/45°C。洁净实验室、动物房、P2、P3实验室选用自带冷源的直冷式净化空调机组，以便于独立运行。

地下室通风防排烟平面图

一层空调送风平面图

顶层空调通风平面图

十层空调送风平面图

实验室空调通风原理图

空调系统原理图

办公区空调水系统流程图

机房设备管道平面图

空调机房详图

缩略图

1~3层暖通平面.dwg

4-10f暖通2.28.dwg

地下室部分.dwg

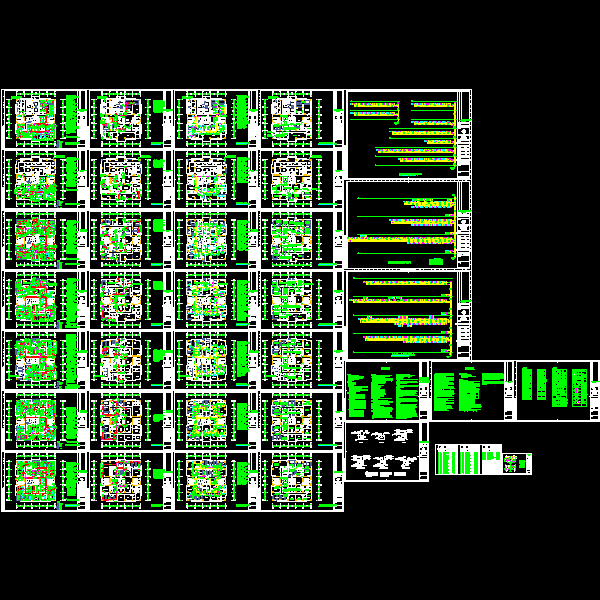

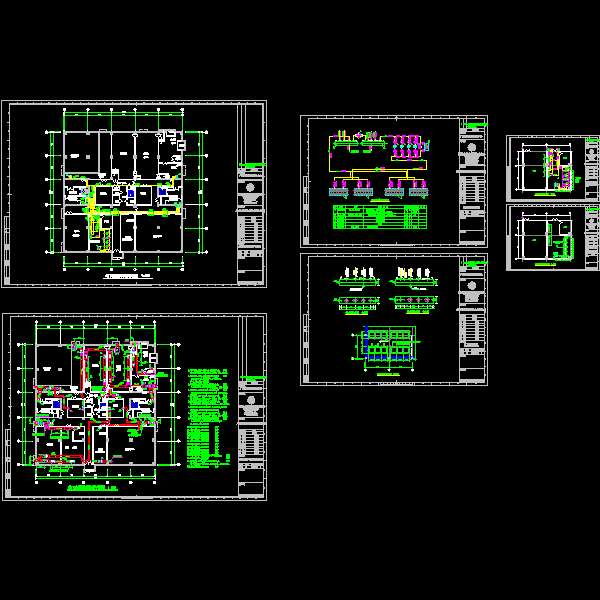

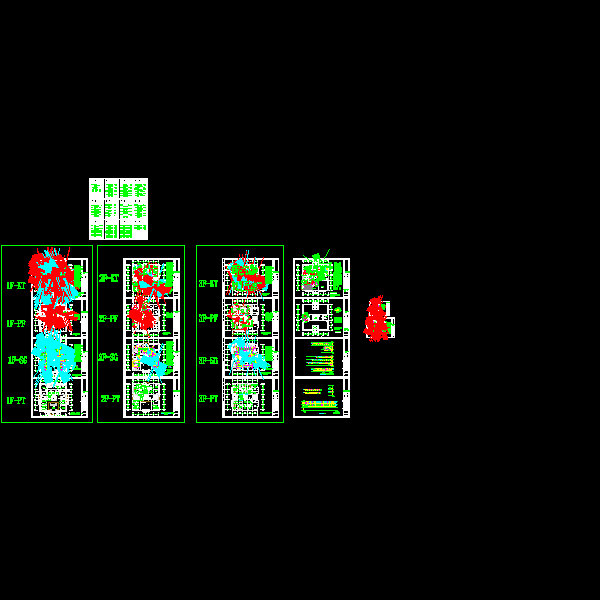

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
