一份6层疾病防治中心建筑给排水CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,医疗
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：6400平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱,卫生间
• 项目所在地：安徽

附件详情

• 资料目录
• 设计说明及材料表
• 一层喷淋平面图
• 二层喷淋平面图
• 三层喷淋平面图
• 四层喷淋平面图
• 五层喷淋平面图
• 六层喷淋平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 六层给排水平面图
• 屋顶水箱给排水平面图
• 卫生间A给排水平面详图
• 卫生间A给排水透视图
• 给水透视图
• 排水透视图
• 消防给水透视图
• 喷淋系统原理图

附件详情

该项目位于安徽，是一疾病预防控制中心(急救中心、计划生育服务站、妇幼保健站、残疾人综合服务中心）建设项目--业务楼；建筑层数、总高度--建筑层数：六层；建筑高度22.50m；建筑设计面积：--6487.8方米；建筑等级为二级。
设计范围：给水系统 消防给水系统、喷淋系统、雨水系统等；
，共计21张图纸；

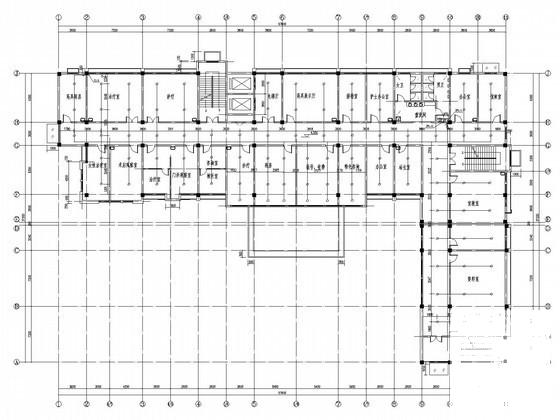

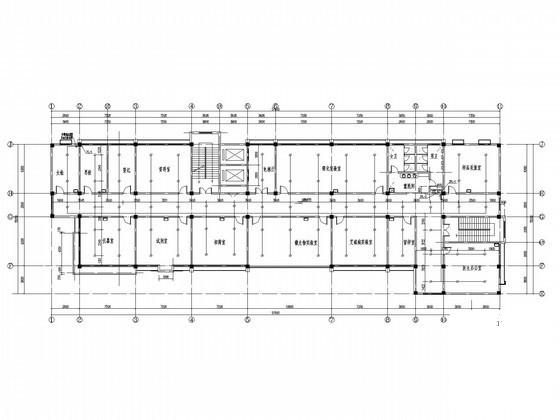

六层喷淋平面图

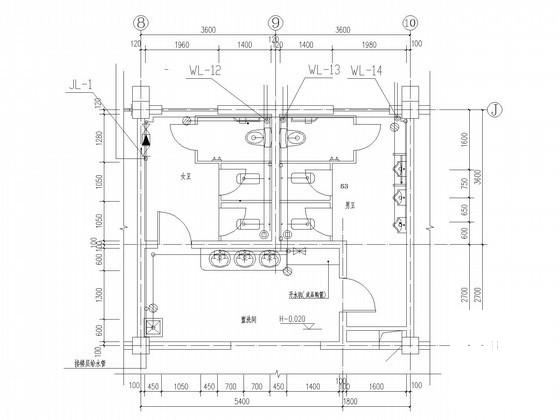

卫生间底层给排水平面详图

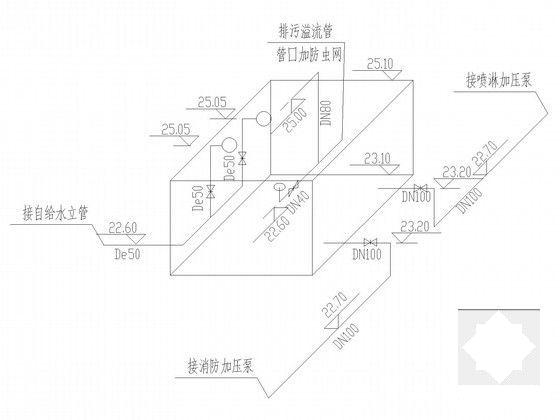

消防水箱详图

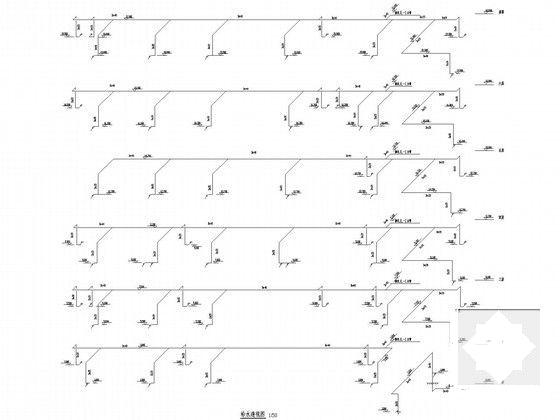

给水透视图

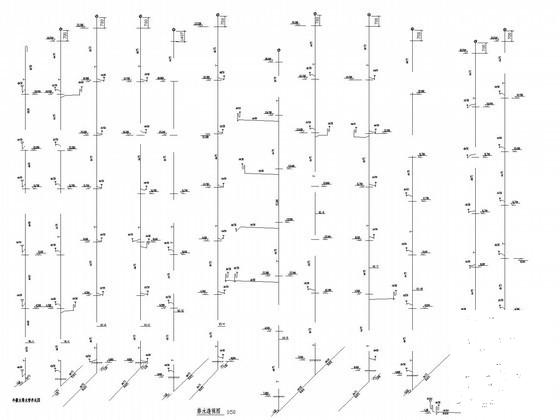

排水透视图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-18 20:19:35上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
