11层疾病预防控制中心给排水施工图纸cad平面图

搜索更多资源
  • 建筑类别：医疗
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：10724.82平方米
  • 建筑地上层数：11层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内 消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废合流
  • 排水技术：重力排水
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：40
  • 大样节点：卫生间
  • 项目所在地：贵州
1、项目概要：该项目为 疾病预防控制中心 给排水施工图 2020 ，总建筑面积10724.82平方米。建筑层数及建筑高度：该项目为一类高层公共建筑，建筑层数：地下2层，地上11层，建筑高度：46.20米。
2、设计内容：该资料包括项目的生活给排水系统、废水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统、消防排水系统、建筑灭火器及小型给水排水构筑物。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

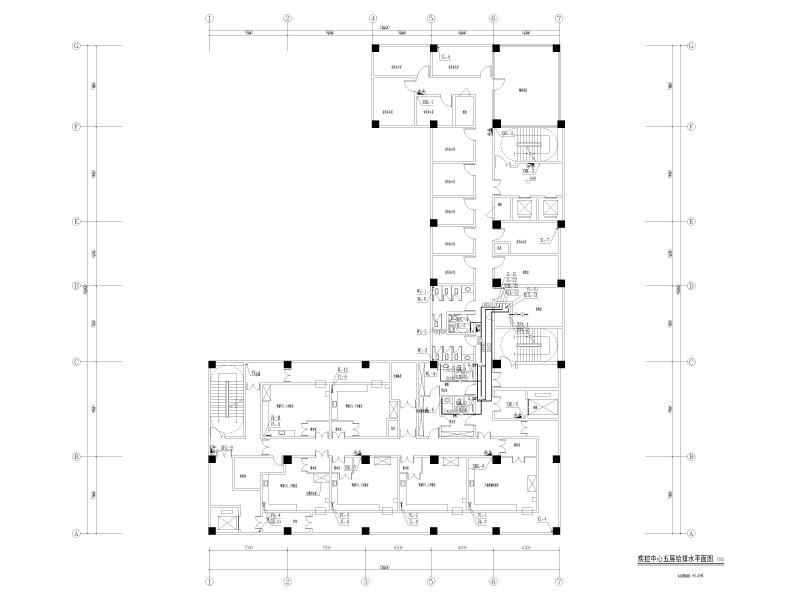

  • 疾控中心五层给排水平面图
    疾控中心五层给排水平面图

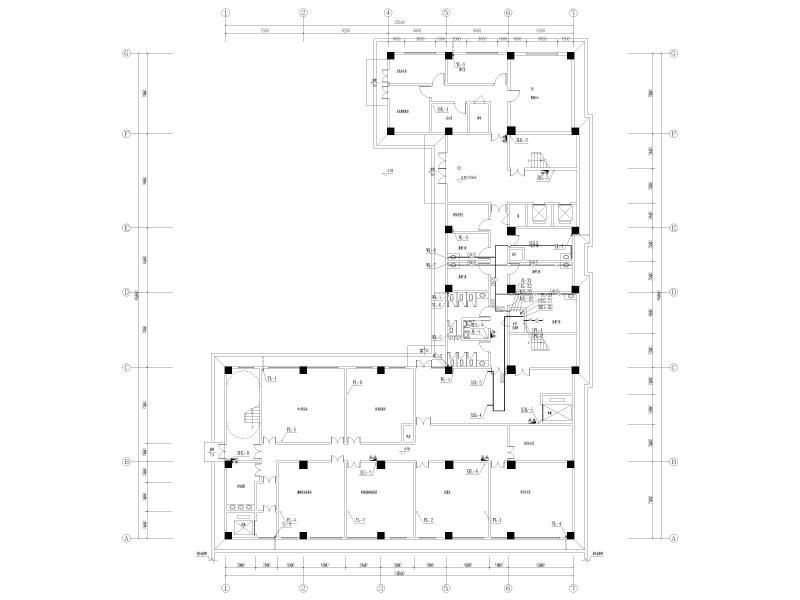

  • 疾控中心一层给排水平面图
    疾控中心一层给排水平面图

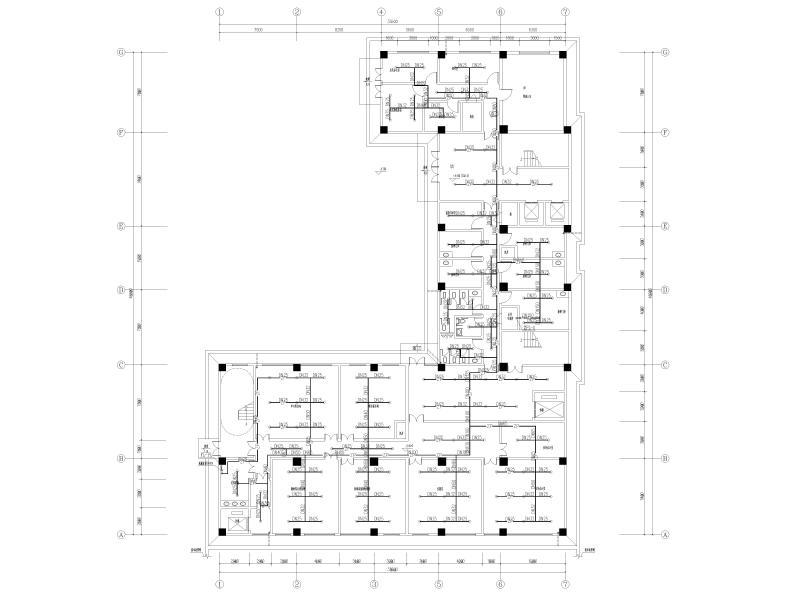

  • 疾控中心一层喷淋平面图
    疾控中心一层喷淋平面图

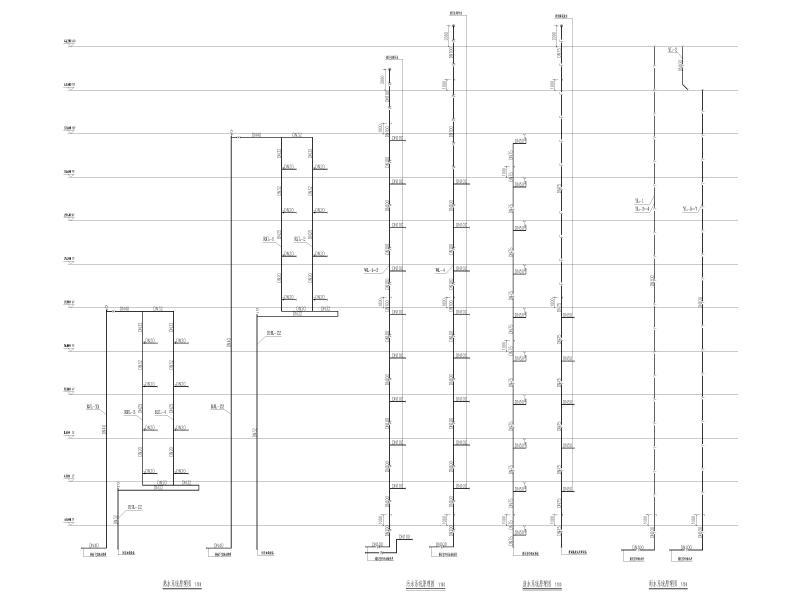

  • 热水污水废水雨水系统原理图
    热水污水废水雨水系统原理图

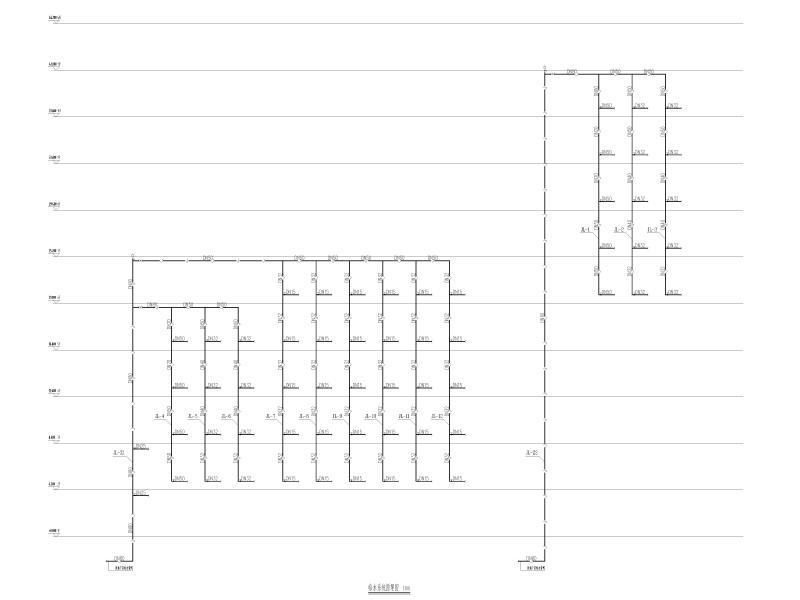

  • 给水系统原理图
