一份6层框架结构疾病预防控制中心结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.65kN/平方米
• 参考图纸：21张
• 设计年代：近代

附件详情

该项目是某疾病预防控制中心业务楼项目，6层框架结构，基础采用砼独立基础，基础设计等级为丙级，6度设防。
该资料包含： 结构设计说明 ，基顶平面布置图，基顶详图，柱网 平面布置图 ，柱详图，顶梁施工图，顶板施工图， 节点详图 ，楼梯结构图等共计21张图。
分享投稿时间：近几年11月。

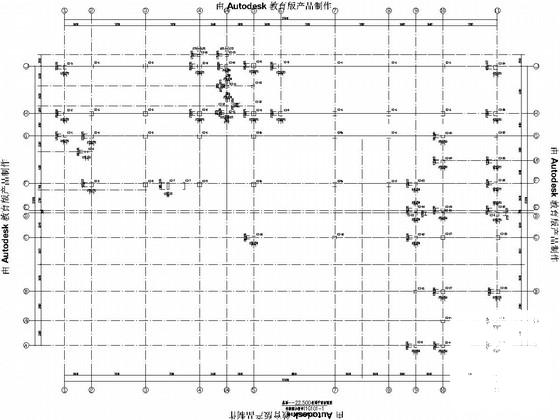

柱布置图

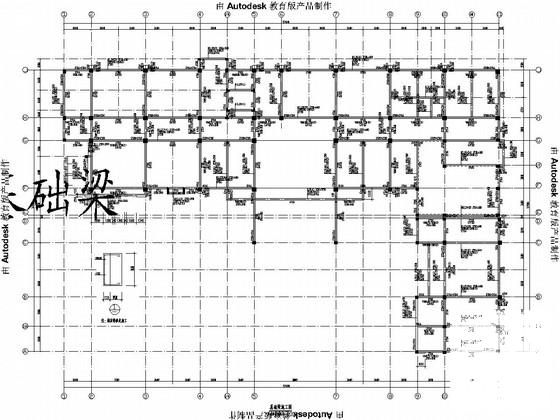

梁配筋图

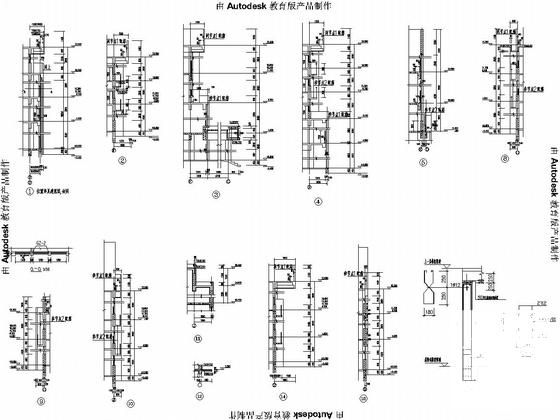

大样图

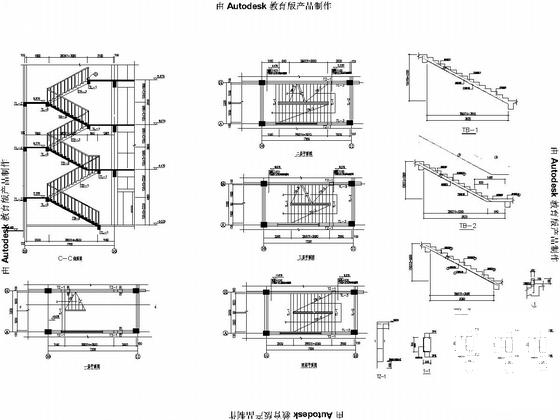

楼梯图

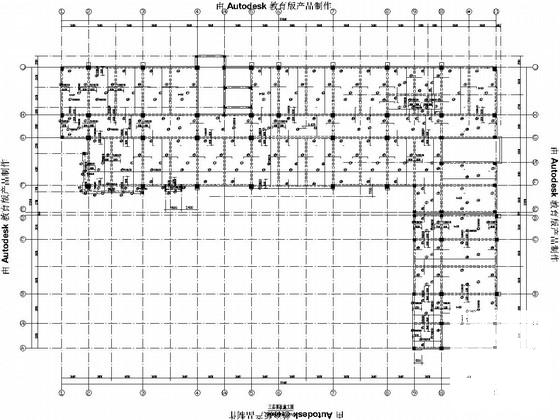

板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
