疾病中心综合大楼电气设计CAD施工图纸

ghjkkkff · 发表于 2020-2-18 11:45:06

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：医疗
建筑高度类型：高层建筑
建筑设计面积：23687平方米
建筑地上层数：16层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：61张
设计年代：近代
地下室用途：车库,其它
节点大样：其它
负荷等级：二级
防雷等级：第三类
火灾保护分级：一级
接地方式：TN-S
项目所在地：安徽
强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

1、电气设计说明
2、竖向配电干线系统图
3、ELS智能消防应急疏散照明系统图
4、漏电火灾报警系统图
5、生活泵房配电柜系统图
6、消防泵房配电柜系统图
7、配电箱（柜）系统图
8、弱电干线系统图
9、自动火灾报警系统图
10、电视监控系统图
11、综合布线系统图
12、有线电视系统图
13、弱电井布置大样图

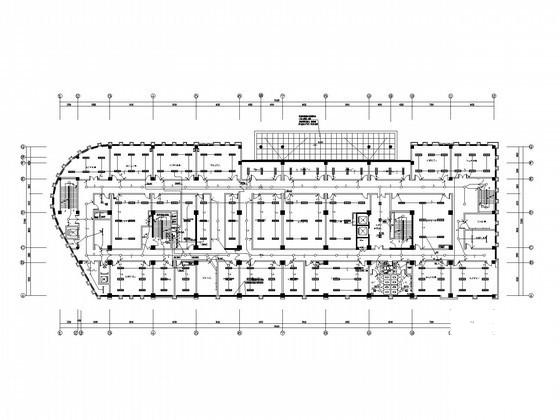

14、照明平面图
15、干线、插座平面图
16、应急疏散照明平面图
17、漏电火灾报警平面图
18、机房层电气平面图
19、消防平面图
20、弱综合布线平面图
21、接地及监控平面图
22、屋顶层防雷平面图
23、强电管井大样图

附件详情

该附件是[安徽]疾病中心综合大楼全套电气施工图纸，总共61张。
该项目为一类高层建筑，地下一层，地面上十六层。建筑高度63.3米，建筑面积23687平方米。建筑设计结构形式为框架结构，现浇楼板。总的弱电设备间设于一层，通过电缆井引至各层设备间。
设计范围：供配电系统、照明系统、建筑物防雷、接地系统及安全措施、综合布线系统、视频监控系统、有线电视系统、火灾自动报警系统等。

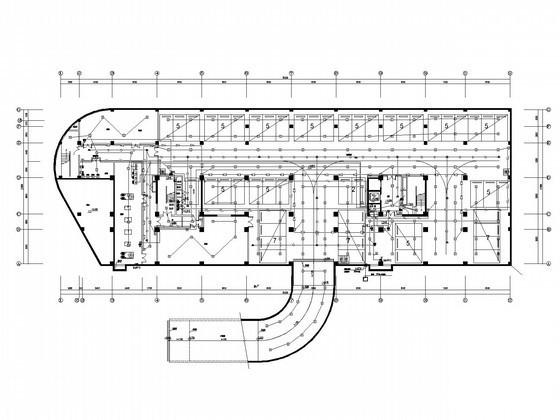

负一层消防平面图

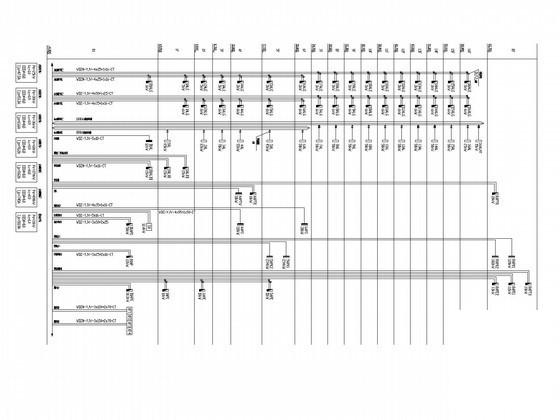

竖向配电干线系统图

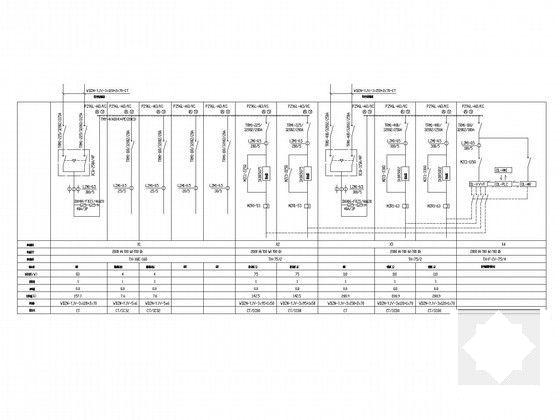

消防泵房配电柜系统图

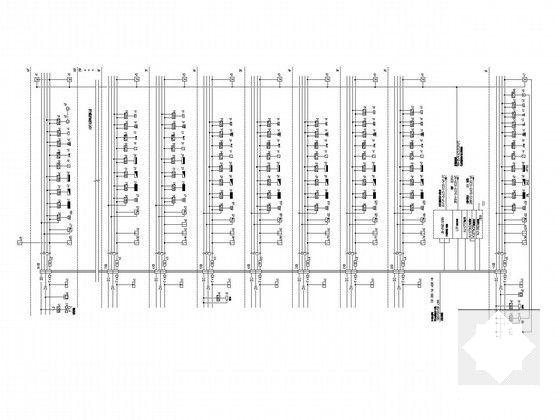

自动火灾报警系统图

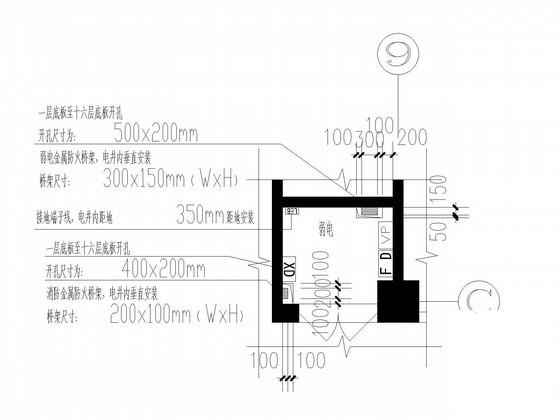

弱电井布置大样图
