一份11层宾馆大楼电气设计CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：21张
• 负荷等级：二级
• 防雷等级：第二类
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 一、 电气设计 说明
• 二、低压配电系统图
• 三、 配电箱系统 图
• 四、消防自动报警系统图
• 五、照明动力平面图
• 六、消防报警平面图
• 七、 防雷接地 平面图

附件详情

本稿件是某十一层宾馆大楼电气施工图纸，工程属二类高层建筑，消防控制室、消防负荷属二级供电负荷，其余为三级负荷。电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、消防报警系统设计、应急疏散指示设计、防雷接地系统设计等。

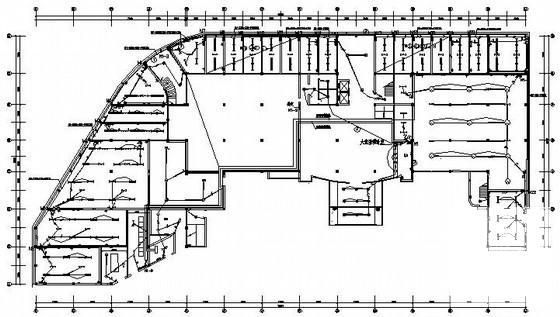

第 1 张图

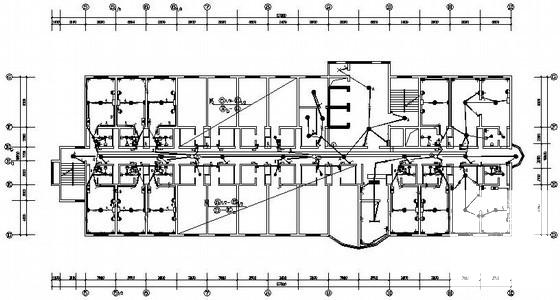

第 2 张图

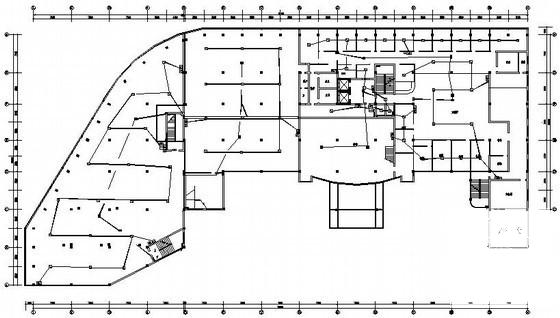

第 3 张图

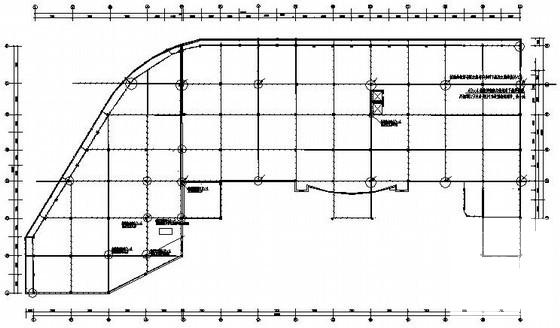

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-21 21:38:17上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
