5层宾馆电气施工CAD图纸（电气设计说明）
- 建筑类别：宾馆
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：29张
- 接地方式：TN-S
- 强电设计：低压配电,电气照明,接地安全
- 弱电设计：视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统
附件详情
- 一、电气设计说明
- 二、 竖向配电干线 系统图
- 三、 配电箱系统 图
- 四、背景音乐系统图
- 五、综合布线系统图
- 六、电视电话系统图
- 七、闭路电视监控系统图
- 八、消防自动报警系统图
- 九、照明电气平面图
- 十、 弱电平面图
- 十一、消防报警平面图
附件详情
本稿件是某五层宾馆电气施工图纸，安装负荷为：924.85KW 需要系数为0.85 计算负荷为786.12KW,其中消防应急负荷为149.4KW，电气设计包含配电系统设计、背景音乐系统设计、综合布线系统设计、电视电话系统设计、闭路电视监控系统设计、消防自动报警系统设计、照明灯具布置、插座动力系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

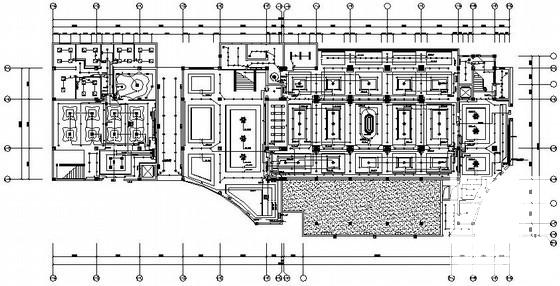

电气图纸设计说明 - 1 -

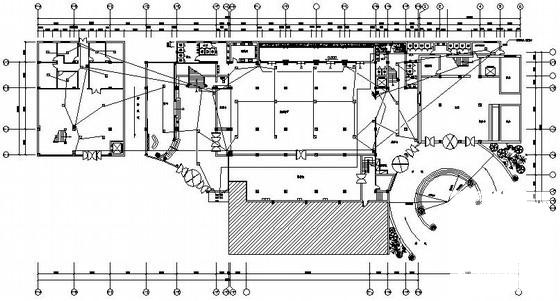

电气图纸设计说明 - 2 -

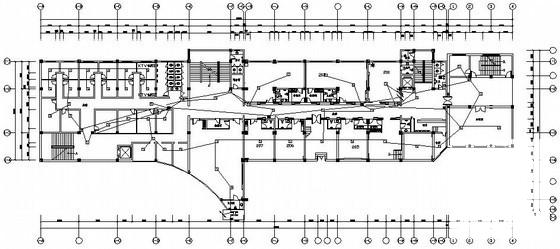

电气图纸设计说明 - 3 -

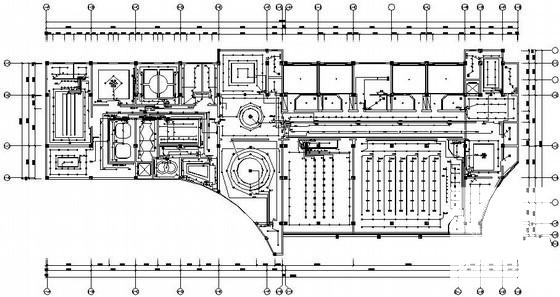

电气图纸设计说明 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-02
- 评论次数：0
- 浏览次数：0
- 文件大小：2.93 MB
- 收藏次数：0
-
文件名称：
附件-995856659995678758075.rar
电气图纸设计说明下载
