工业厂房电气施工CAD图纸(电气设计说明)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 强电设计:低压配电,电气照明

附件详情

  • 一、 电气设计 说明
  • 二、低压配电系统图
  • 三、电缆通道平面图
  • 四、 配电箱系统
  • 五、动力配电平面图
  • 六、照明插座平面布置图

附件详情

本稿件是某工业厂房电气施工图纸,电气设计包含低压配电系统设计、 照明系统 设计、插座动力系统设计、电缆沟及电缆制作大样等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

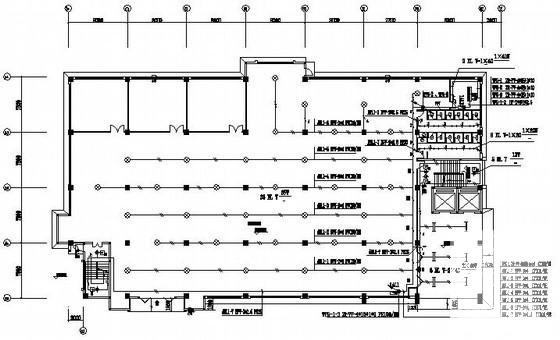

  • 电气图纸设计说明 - 1
    电气图纸设计说明 - 1

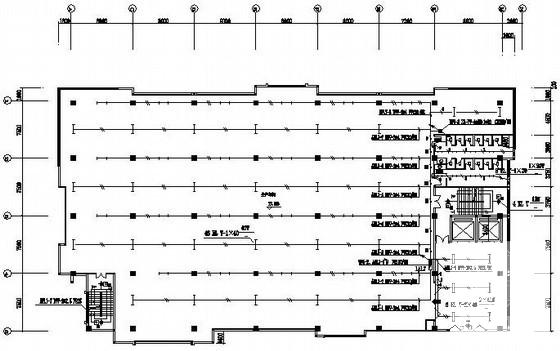

  • 电气图纸设计说明 - 2
    电气图纸设计说明 - 2

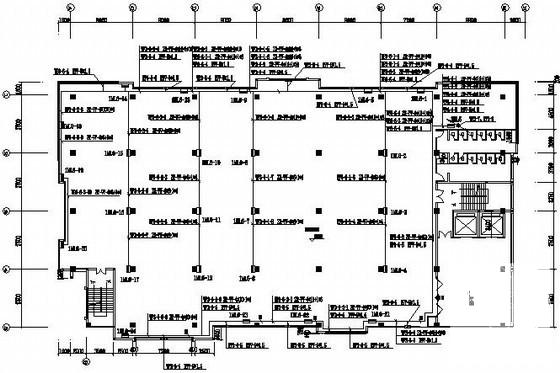

  • 电气图纸设计说明 - 3
    电气图纸设计说明 - 3

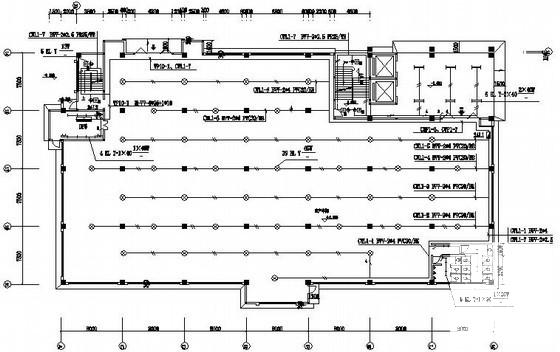

  • 电气图纸设计说明 - 4
    电气图纸设计说明 - 4
以上是部分截图,请下载附件后查看完整高清内容
