3层瑞金宾馆新接待大楼及贵宾楼暖通系统施工方案图纸（dwg格式CAD）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：宾馆
• 建筑高度：多层建筑
• 地上层数：3层
• 地下层数：1层
• 设计内容：空调,通风,人防
• 冷热源：空气源热泵,蓄冷（热）系统
• 空调系统：全空气系统
• 节点大样：风机盘管,空气处理机组

项目概要：

项目名称：瑞金宾馆新接待大楼及贵宾楼

本项目总建筑面积: 14615平方米

其中:地上建筑面积 7976平方米

地下建筑面积 6639平方米

建筑层数：地上3层,地下2层

总冷负荷：1400KW；总热负荷：1100KW

冷耗指标：0.10KW/平方米；热耗指标：0.08KW/平方米

地下一层空调通风系统平面图

二层空调系统平面图

防护单元二 进风机房详图

防护单元一 进风机房详图

进风机房详图剖面图

进风口部原理图

九层空调通风系统平面图

人防通风系统平面图

屋顶层空调通风系统平面图

一层空调通风系统平面图

m-接待-000-090706.dwg

m-接待-100-090706.dwg

m-贵宾-100-090706.dwg

rf.dwg

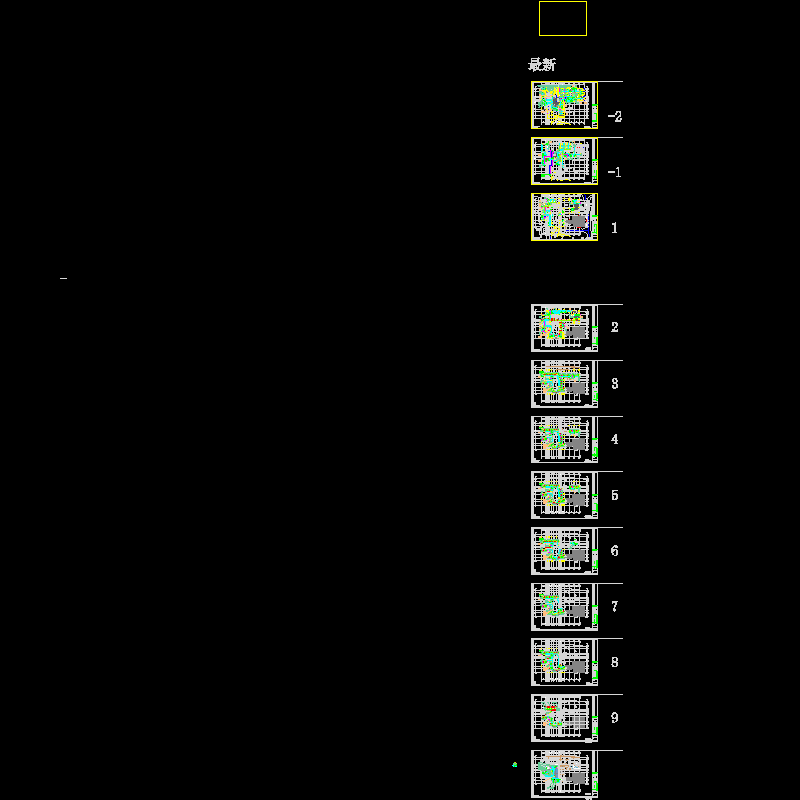

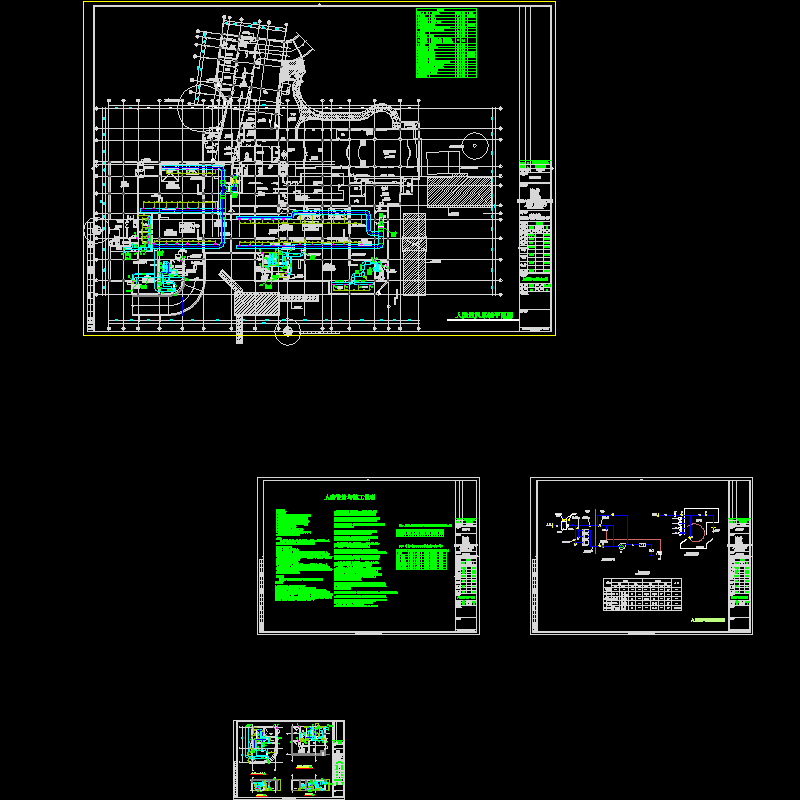

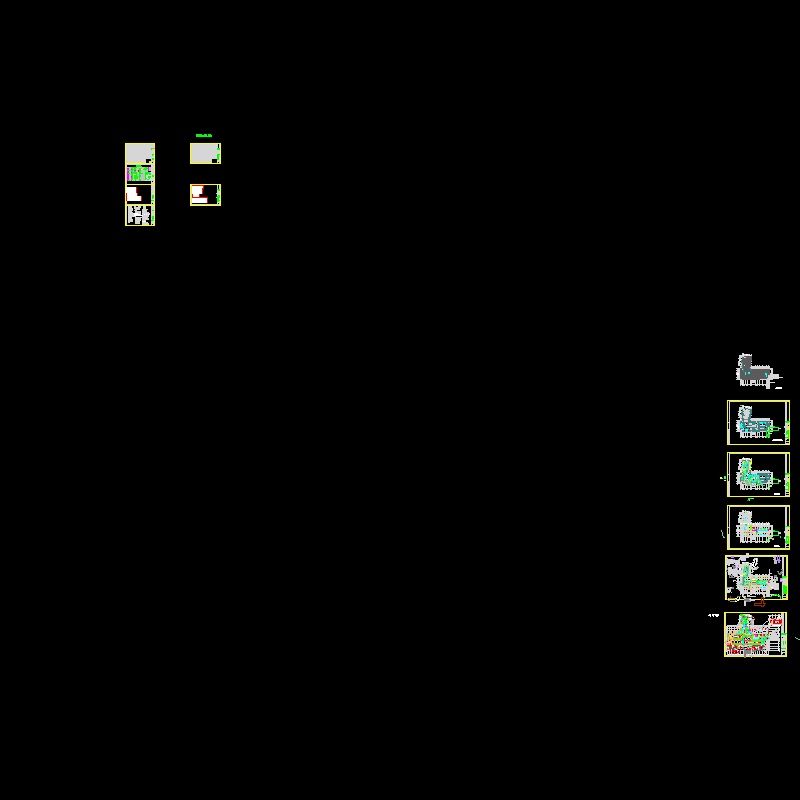

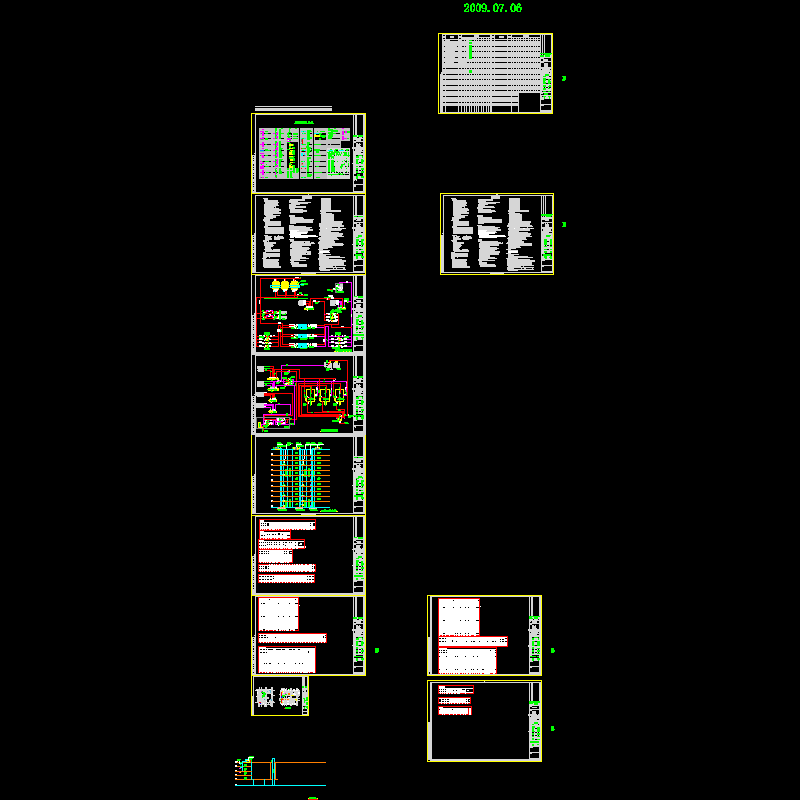

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
