一份1300平邮局大楼毕业设计方案dwg格式CAD图纸(全空气系统)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料题目为扬州某邮局办公楼暖通空调设计。此办公楼占地面积1319平米，空调面积3400平米，建筑高度为16.2m。该项目空调总冷负荷为243.7kw。 　　 该资料对空调冷热源、空调方式、室内气流组织等方面的多种方案进行了比较，最后选择最佳方案。并在此基础上进行相关的计算、选用设备和校核参数等。该工程采用三种空调方式：一层的营业厅、投递封发区等大空间采用全空气系统；二层至四层的办公室采用风机盘管加新风系统。卫生间用建筑自带的窗户进行自然通风。 　　 该项目的冷、热源为风冷热泵冷热水机组两台，一用一备。并且采用膨胀水箱定压。该资料的水系统为双管制。水管均布置为同程式，凝水就近排放。该项目属于办公类建筑，该资料能够满足办公楼的舒适性和功能性要求。除此之外，该资料还考虑了噪声、隔声、减振及保温的要求。 　　

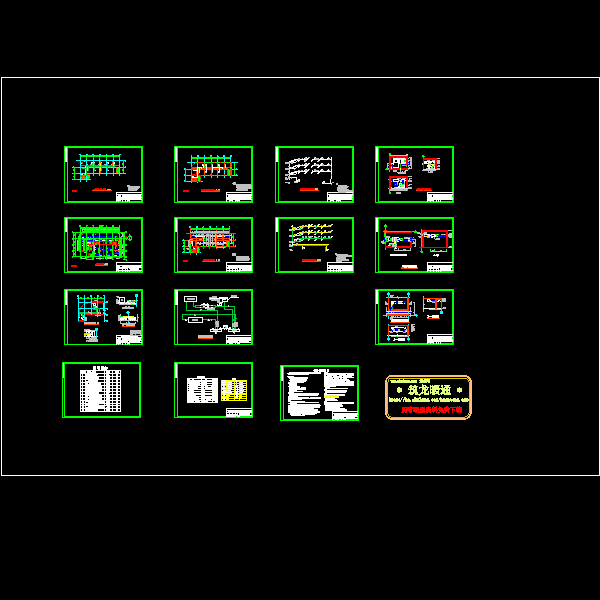

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
