盛达纺织集团纺纱二车间净化空调CAD施工图纸(全空气系统)(dwg)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 建筑面积：2500平方米
• 地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计内容：空调,通风,洁净
• 空调系统：空气-水系统
• 全空气系统：定风量
• 水系统：异程式
• 送风方式：散流器送风

设计方案说明

根据本车间工艺布置,共设立7套空调系统.详情如下:

清花空调室(7#)负责清花车间的空调任务.送风量为 160000m3/h

梳棉空调室(5#)负责梳棉车间的空调任务.送风量为160000m3/h

精梳空调室(6#)负责精梳及梳棉车间的空调任务.送风量为160000m3/h

细纱空调室(1~4#)负责细纱及络筒车间的空调任务.送风量为160000m3/h*4

气流组织 :

车间气流以上送下回或上回为主,辅以上送侧回.前纺车间回风由地沟或架空沟道至除尘室除尘后,根据需要排放和送入空调室留用.后纺车间除细纱断头吸棉部分回分由地沟送至空调室,其它回风由地沟或侧窗回至空调室.

图纸展示：

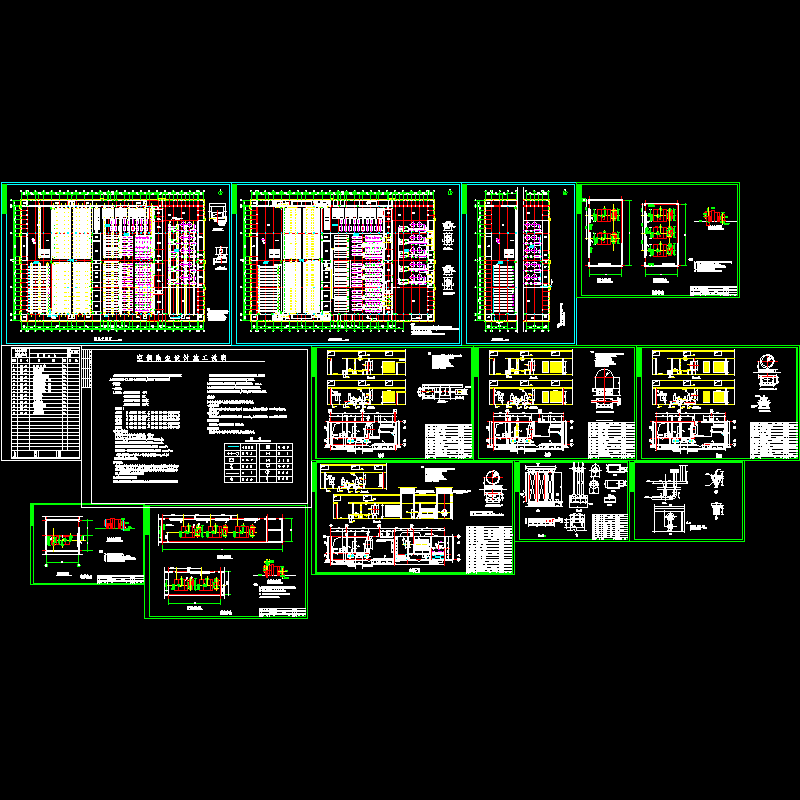

送风平面图
