一份3层框架结构幼儿园结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：一级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.65kN/平方米
• 参考图纸：12张

附件详情

该项目是三层框架结构幼儿园项目，位于南京，结构安全等级为一级，抗震设防烈度为7度，采用桩基础，基础设计等级为丙级。
包括：结构设计总说明，桩基平面图，基础平面图，基础~屋面柱平面定位图，出屋顶柱平面定位图，结构平面图，梁配筋平面图， 楼梯详图 等共计12张图。

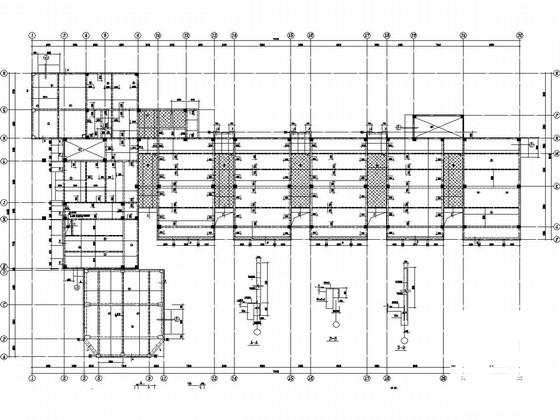

板配筋图

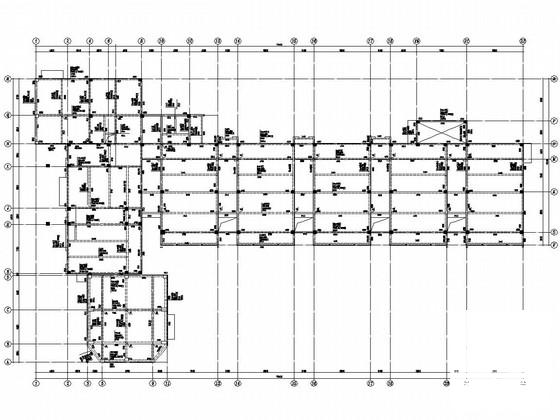

梁配筋图

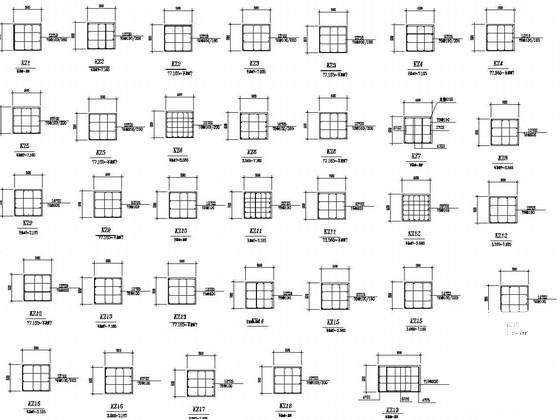

柱详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
