3层框架结构幼儿园教学楼结构CAD施工图纸
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 风压：0.35kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：30张
- 设计年代：近代
附件详情
该项目是幼儿园项目，地上三层，框架结构，基础采用柱下独立基础，基础设计等级为丙级，抗震设防烈度为7度。
包括结构部分：
结构设计说明
，梁板柱图，门卫图，建筑部分：建筑设计说明，平面、立面、剖面图共计30张图。
4月

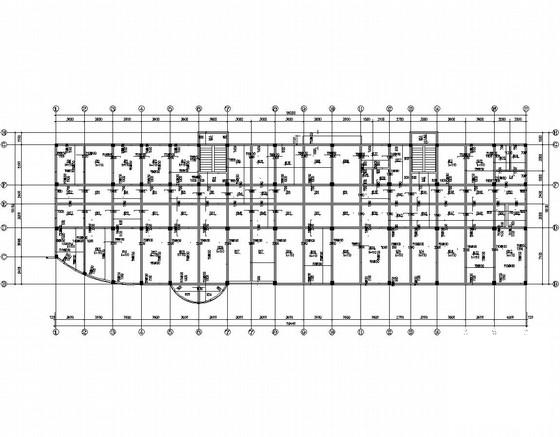

板配筋图

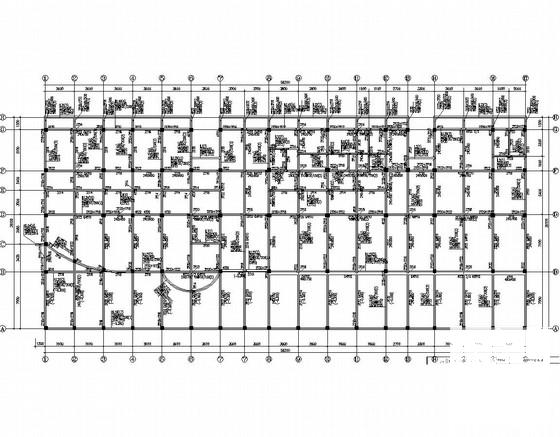

梁配筋图

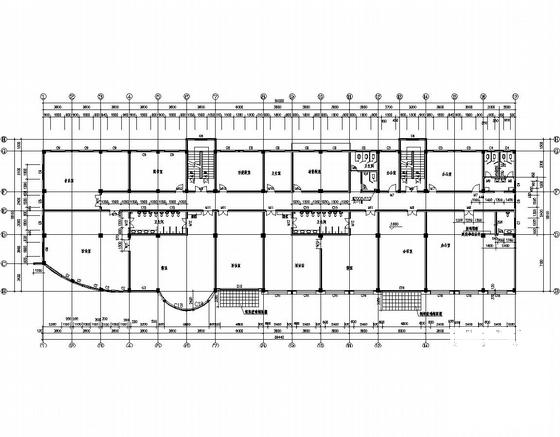

平面图

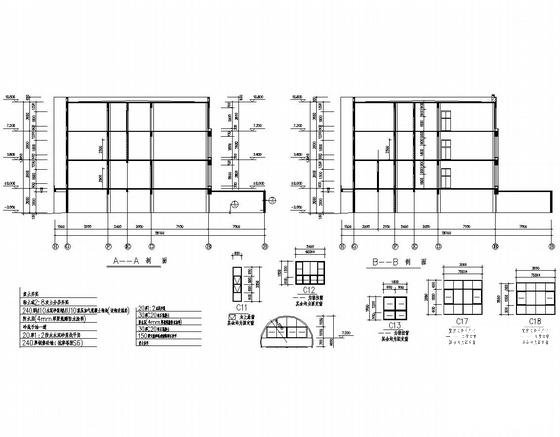

剖面图
门卫图
柱布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

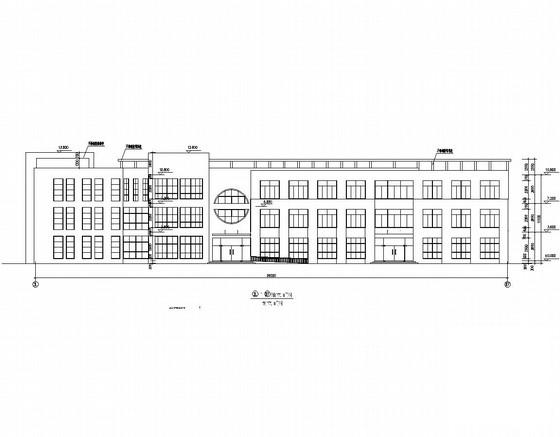

教学楼结构施工图 - 1 -
教学楼结构施工图 - 2 -
教学楼结构施工图 - 3 -
教学楼结构施工图 - 4 -
教学楼结构施工图 - 5 -
教学楼结构施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
