[CAD]6层框架结构幼儿园教学楼结构图纸(人工成孔灌注桩)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.30kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：20张
• 设计年代：近代

附件详情

该项目是幼儿园教学楼项目，地上三层（局部四层）。建筑高度：14.7米，最高处17.5米，建筑设计面积：2106.83平方米。共设6个班。层高：一至四层均为3.6m（音体教室为3.9m），室内外高差为300mm，框架结构，抗震设防烈度为8度，人工成孔灌注桩，基础设计等级为丙级。
该资料包含： 结构设计说明 ，基础图，基础详图，梁板图，柱图，楼梯图，建筑设计说明，平立剖面图， 节点详图 ，墙身大样图等共计21张图。
分享投稿时间：近几年11月。

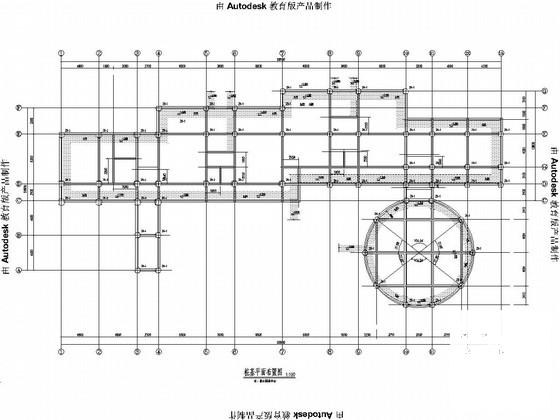

基础图

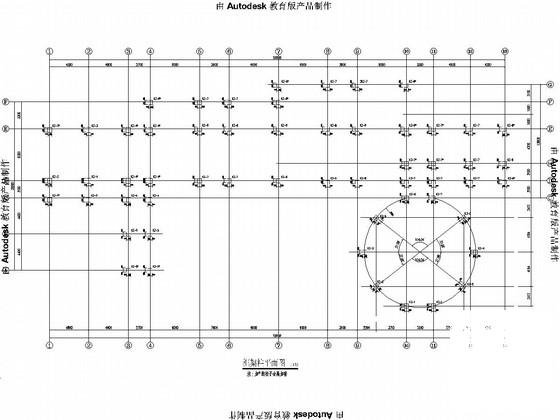

柱布置图

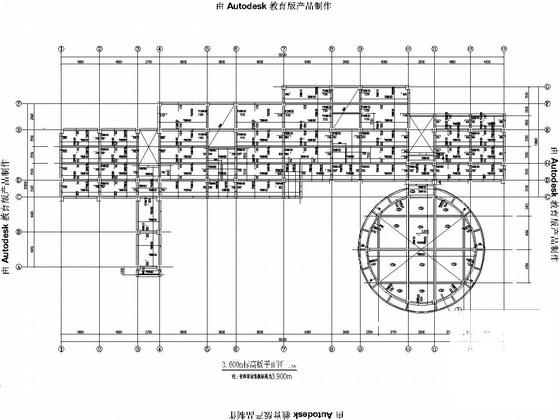

板配筋图

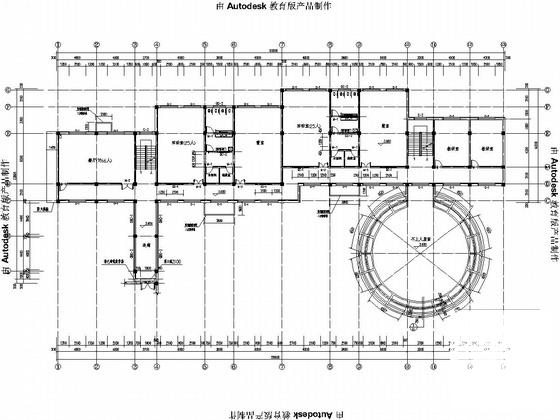

平面图

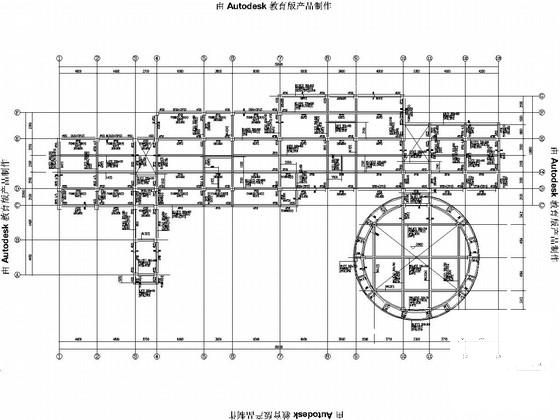

梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
