7层框架结构住宅楼结构CAD施工图纸（人工挖孔灌注桩）(dwg)(8度抗震)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：7层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.35kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：36张
• 设计年代：近代

附件详情

该项目为七层全现浇框架结构住宅楼项目，采用人工挖孔灌注桩基础，抗震设防烈度为8度，建筑场地类别为Ⅱ类，内容包括：结构设计总说明，建筑设计总说明，-0.050m梁平法配筋图，基础 平面布置图 ，柱定位及编号图，3.000~12.000m楼板配筋图，3.000m梁平法配筋图，15.000m楼板配筋图， 楼梯详图 ，墙身、雨棚详图，轴立面图，屋顶平面图，一层平面图等共计36张图纸。
编制于2014年02月。

标高楼板配筋图

3.000m梁平法配筋图

墙身、雨棚详图

轴立面图

楼梯详图

七层框架结构住宅楼（建筑、结构） (1).dwg

七层框架结构住宅楼（建筑、结构） (2).dwg

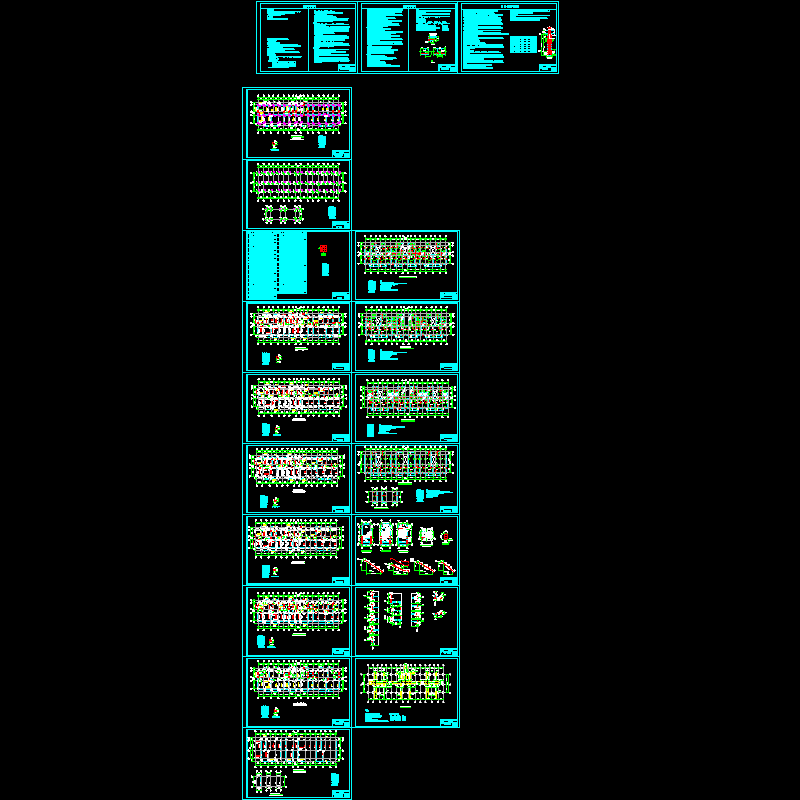

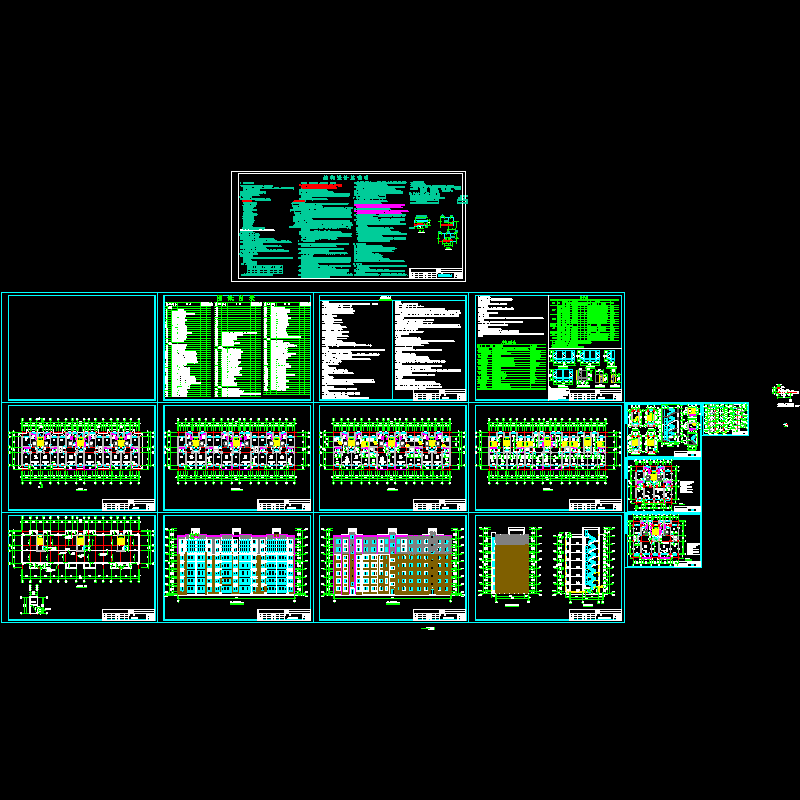

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
