一份3层框架结构幼儿园结构CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：29张
• 设计年代：近代

附件详情

本图纸某小区的框架结构幼儿园的结构施工图，该幼儿园的建筑吗，面积为2434.8平方米，建筑一层为4.2米，二、三层为3.6米。该项目为乙类建筑，框架抗震等级为二级，基础采用先张法预应力管桩，7度设防。

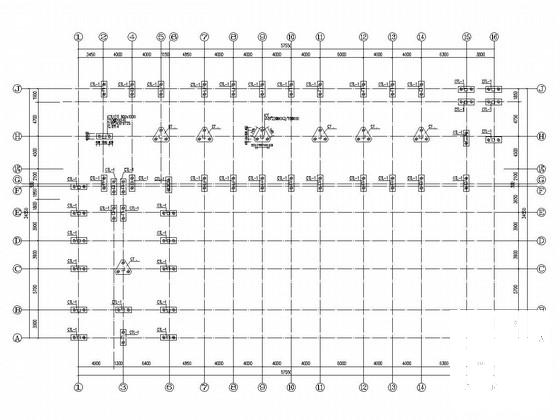

该资料包含：结构设计总说明、基础 平面布置图 、柱平法施工图、梁平法施工图、板平法施工图、 楼梯详图 、建筑设计说明、平面图、立面图、剖面图等共29张图纸。
出图时间：近代.03。

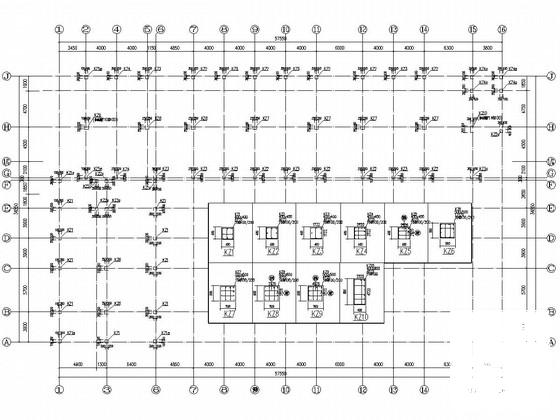

柱平法施工图

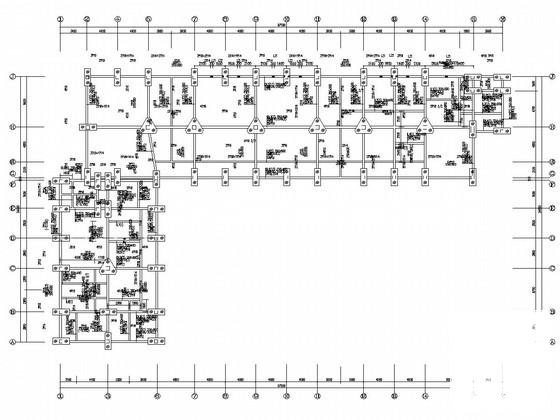

地梁平法施工图

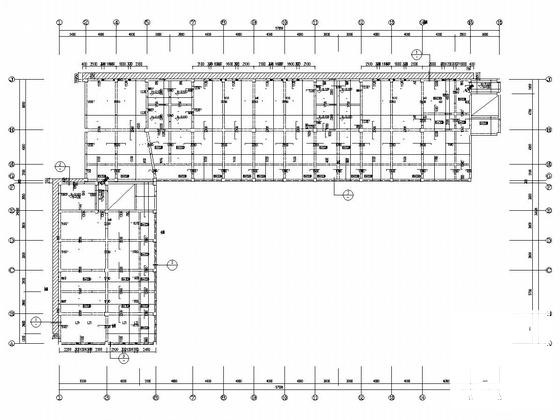

板平法施工图

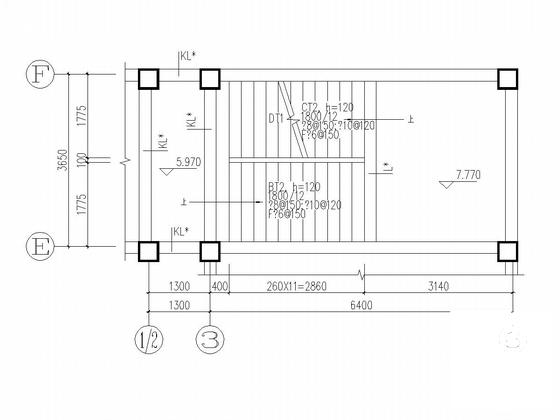

楼梯平法施工图

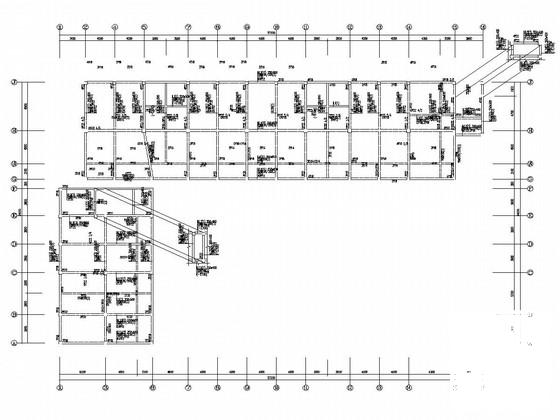

梁平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
