[CAD]3层框架结构幼儿园结构图纸（新规范）(梁平法施工图)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目是长沙某保障性住房区里一个幼儿园楼项目，框架结构，采用桩基础，抗震设防烈度为6度，场地为Ⅱ类，基础设计等级为丙级。
包括：结构设计总说明，桩基础 平面布置图 ，桩基设计说明及工程桩试桩要求，柱平法施工图，梁平法施工图，板平法施工图，楼梯平法施工图及墙身大样等共计14张图。
12月。

板配筋图

梁配筋图

基础详图

坡屋面板平法施工图

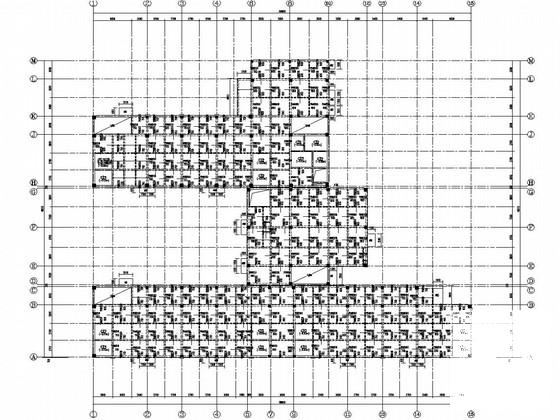

第 1 张图

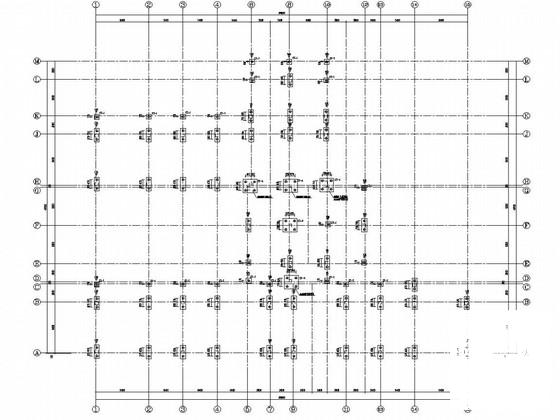

第 2 张图

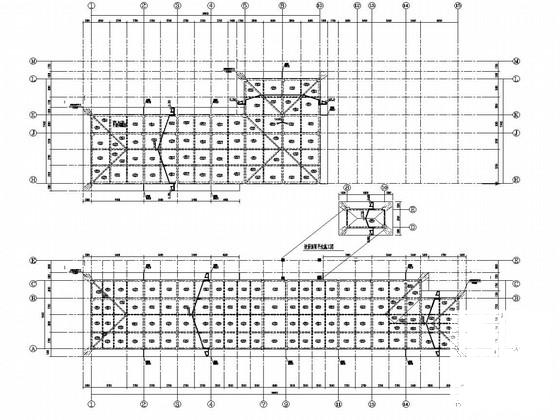

第 3 张图

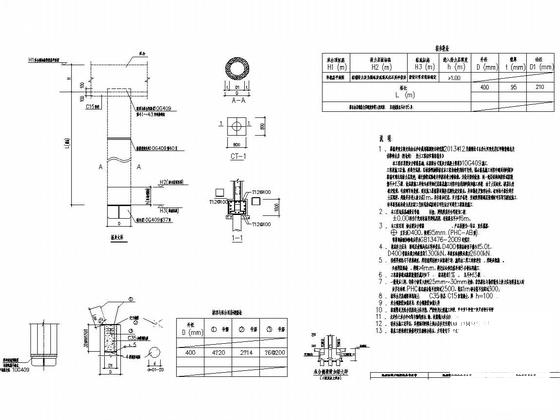

第 4 张图

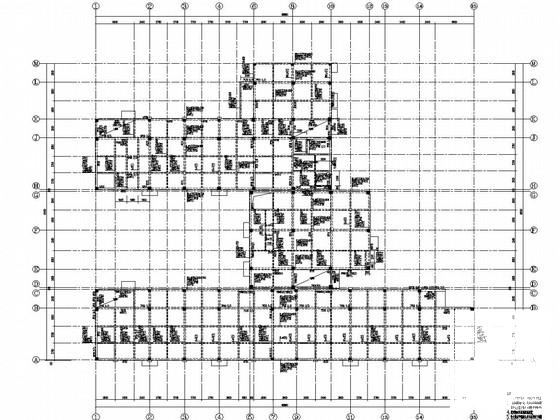

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
