一份7层洗浴中心给排水CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统,水喷雾系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
• 供水方式：市政供水,变频供水,高位水箱供水
• 排水体制：污废合流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱,卫生间
• 项目所在地：广西

附件详情

• 设计说明
• 图例表
• 资料目录
• 卫生间给排水大样图
• 给排水管道系统图
• 消防给水系统图
• 自动喷淋系统原理图
• 一层给水排水平面图
• 二层给水排水平面图
• 三层给水排水平面图
• 四~七层给水排水平面图
• 一层自动喷淋平面图
• 二、三层自动喷淋平面图
• 四~七层自动喷淋平面图
• 屋面给水排水平面图

附件详情

该项目位于天津，为7层洗浴中心工程，该项目为单体设计,底层平面图中的管线设计至室外1.5米,室外给排水在总图上定位(已有设计的除外). 给排水管线总图另出.该项目室内外高差为0.30米.图中除标高以米为单位外,其余尺寸均以毫米计.给水管指管中心标高,排水管指管内底标高.该项目设计内容包括:给水系统,排水系统,消火栓系统,喷淋系统及灭火器配置.
，共计12张图。

四、五、六、七层自动喷淋平面图

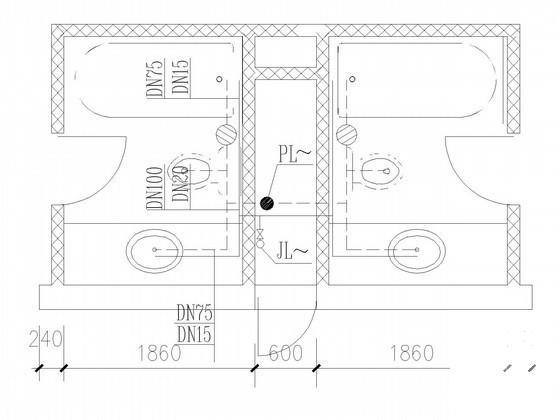

卫生间给排水大样图

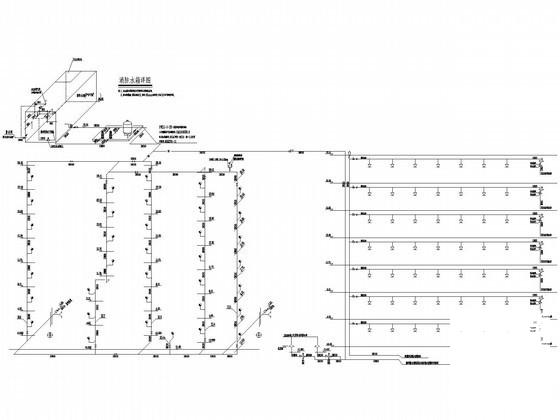

消防给水管道系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
