附件设计说明：有
-
建筑类别：办公,商业,宾馆,酒店
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：7层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：62张
-
地下室用途：车库,其它
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
-
供水设备：高位水箱,水泵站
-
供水方式：市政供水,高位水箱供水
-
供水分区：无
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：10,15
-
特殊系统：游泳池,太阳能热水系统
-
大样节点：水箱,水泵,泵房,集水坑,设备房布置,水处理
-
热水供应方式：集中热水供应
-
项目所在地：北京
附件详情
-
资料目录
-
图例
-
设计说明
-
主要材料及设备表
-
设备层给排水及消防干管平面图
-
地下一层给排水及消防平面图
-
一层消防平面图
-
二层消防平面图
-
三~五层消防平面图
-
六层消防平面图
-
七层雨水及消防平面图
-
一层给排水平面图
-
二层给排水平面图
-
三~五层给排水平面图
-
六层给排水平面图
-
管线剖面图
-
客房给排水平面图,系统图(一)
-
客房给排水平面图,系统图(二)
-
地下一层公共卫生间给排水平面系统图
-
自动喷洒系统原理图
-
消防系统
图
-
冷热水系统图
-
水箱间大样图
-
雨水系统图
-
排水系统图
-
……
附件详情
项目概要：该项目位于北京，是一会议中心给排水项目，包含大堂、游泳馆、会议中心、餐饮
楼建筑等；建筑最高层数为地上6层，地下一层；建筑高度为米；
设计范围：给水系统、排水系统、消防系统、雨水系统、喷淋系统、灭火器配置系统等
共计62张图纸

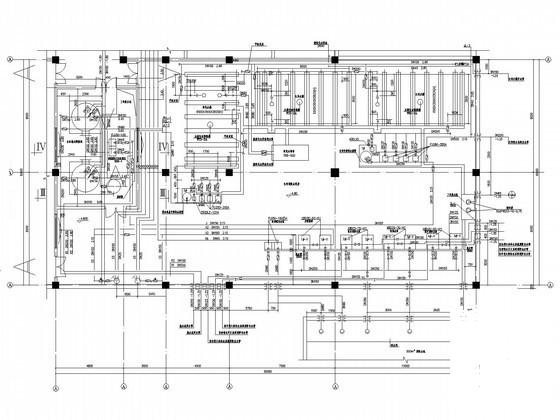

水泵房平面图

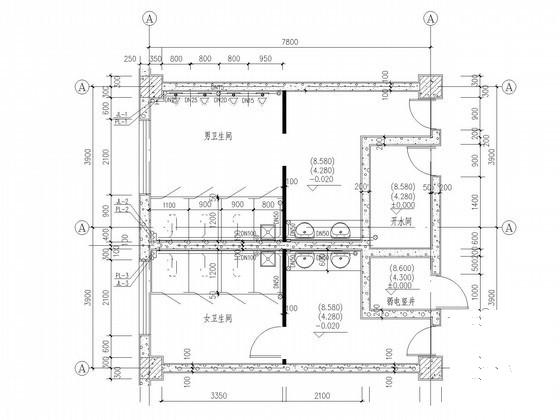

办公楼卫生间给排水详图

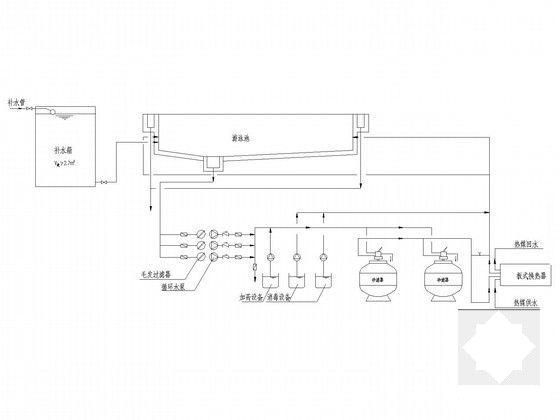

游泳池循环水处理流程图
集水坑大样图

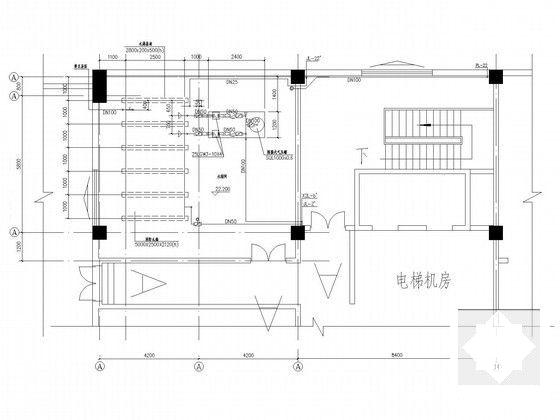

水箱间
平面布置图

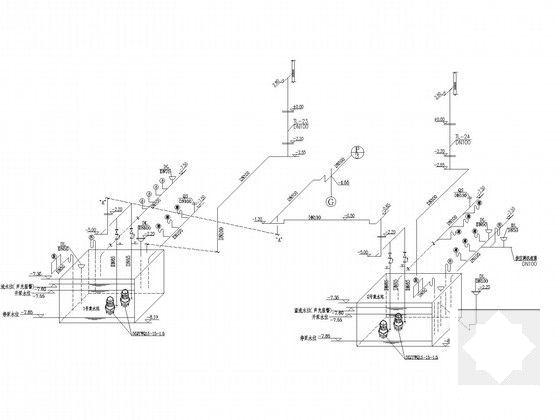

消防系统原理图

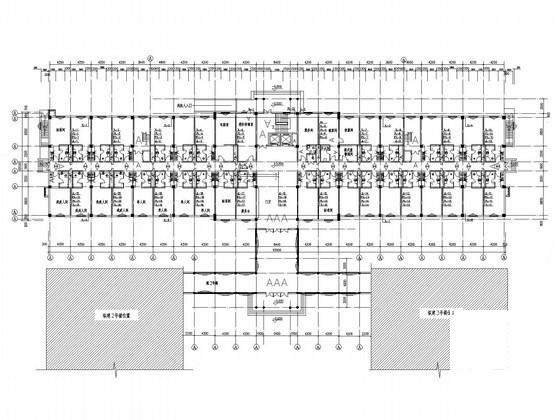

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
