12层滑雪馆配套会议中心给排水CAD施工图纸(消火栓系统图)

[复制链接]

0

主题

0

帖子

1555

积分

超级版主

Rank: 8Rank: 8

积分
1555
发表于 2020-2-17 22:58:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:26700平方米
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 生活供水设计:生活给水系统,中水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:水池
  • 供水方式:市政供水,分区供水,无负压供水
  • 供水分区:三区
  • 排水体制:污废分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:气体消防
  • 大样节点:泵房,卫生间
  • 热水供应方式:热泵热水供应
  • 项目所在地:北京

附件详情

  • 设计说明
  • 资料目录
  • 地下层给排水消防平面
  • 给排水消防平面图
  • 裙房卫生间大样图
  • 标准层卫生间大样图
  • 三层卫生间大样图
  • 给水系统图
  • 热水系统图
  • 污水系统图
  • 消火栓系统图
  • 自动喷洒系统图
  • 消防泵房大样图
  • 锅炉房大样图
  • 走道吊顶内管道布置示意图

附件详情

该附件为[北京]滑雪馆配套会议中心给排水施工图纸,该项目位于北京,主要是滑雪馆配套设施的会议中心部分,为已建滑雪馆的改扩建工程。包括会议、餐饮、住宿及健身等设施内容。滑雪馆高台下部为改建部分,其西侧为扩建部分。总建筑面积26700m2,改建部分建筑高度43.50米;扩建部分高度9.45米。属一类防火等级的高层旅馆建筑。
设计范围:该工程设有室内给水系统,热水系统,中水系统,污水系统,室内消火栓系统,自动喷洒灭火系统。

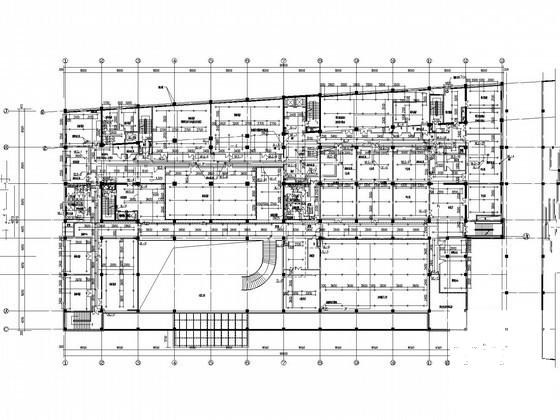

给水平面图

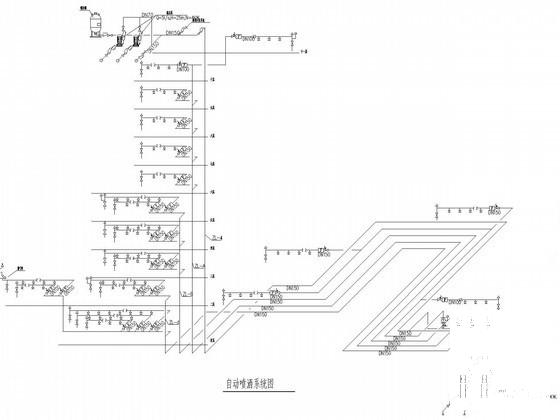

喷淋系统图

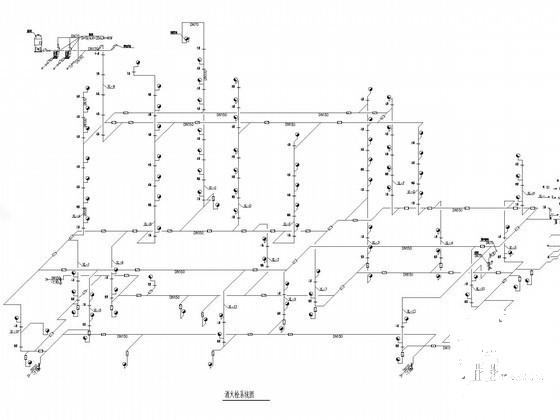

消火栓系统图

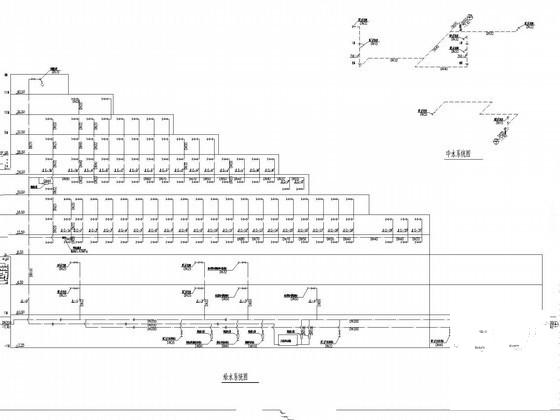

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 22:58:30上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
