一份公司厂房给排水设计CAD施工图纸(污水处理装置)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业厂房
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,灭火器

附件详情

部分设计说明：
5. 该项目设计内容包括： 给水系统，排水系统，消火栓系统，灭火器设置。生产给排水和喷淋系统由建设单位另行委托设计。三.设计标准:(1)生活用水：50升/人.班,(2)消防用水：室内：10升/秒, 室外：40升/秒四.给排水设计：1.给水系统： 建筑物给水由市政给水管道直接供水。2.排水系统：(1).排水采用污废合流制。(2).污水与废水一起经污水处理装置处理后排入市政下水道。3.消火栓系统：(1).室内消火栓的布置保证有两支水枪的充实水柱同时到达室内任何部位。(2).室内消火栓安装详04S202,消火栓栓口安装高度为1.100m,消火栓箱内设SN65消火栓,φ19mm水枪,25米衬胶水龙带。消防立管上的阀门为明杆阀门,平时为常开状态,应有明显的启闭标志。(3).室外消防设置6个室外地上式消火栓。4.灭火器设置：(1).火灾类型为A类,配置场所的危险等级为中危险级。灭火器最大保护距离为20米。(2).采用3Kg磷酸铵盐干粉灭火器。布置在消火栓下方的灭火器箱中，每处四具。

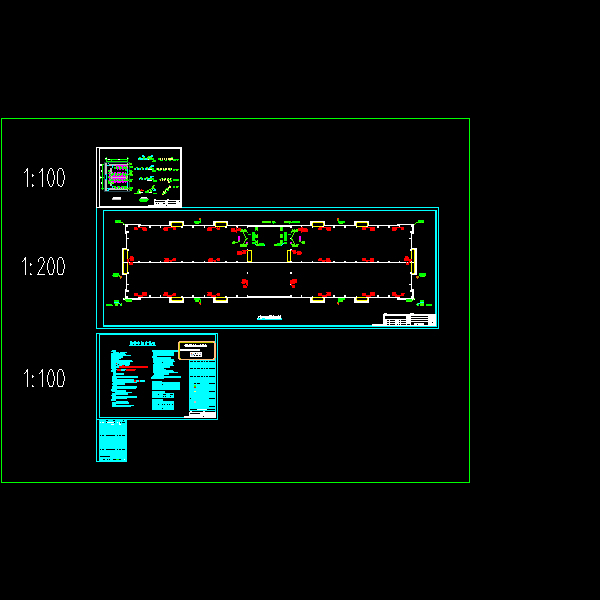

第 1 张图
