一份15层商住建筑给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1214

积分

超级版主

Rank: 8Rank: 8

积分
1214
发表于 2020-2-18 20:19:39 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:13700平方米
  • 建筑地上层数:15层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水泵站
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 火灾危险等级:轻危险级
  • 消火栓用水量室内(L/S):20
  • 大样节点:卫生间
  • 项目所在地:湖北

附件详情

  • 资料目录及封面
  • 给水排水设计总说明
  • 消火栓系统原理图
  • 给水系统原理图
  • 排水系统原理图
  • 地下车库层给排水及消防平面图
  • 一层给排水及消防平面图
  • 二层给排水及消防平面图
  • 三层给排水及消防平面图
  • 5、7、9、11层给排水及消防平面图
  • 4、6、8、10、12层给排水及消防平面图
  • 13、15层给排水及消防平面图
  • 14层给排水及消防平面图
  • 屋顶层给排水及消防平面图
  • 3层给水管井安装大样图
  • 4-15层给水管井安装大样图
  • 卫生间给排水大样

附件详情

本建筑为15层,二类民用建筑,钢筋混凝土框架结构。建筑耐火等级为二级。建筑面积为13764.0平方米,建筑高度48.00米。
设计范围:生活给水系统,生活排水系统,雨水排水系统,消火栓系统及建筑灭火器。
,共计20张图纸;

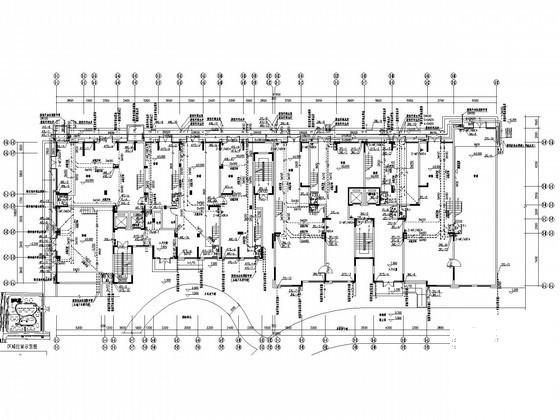

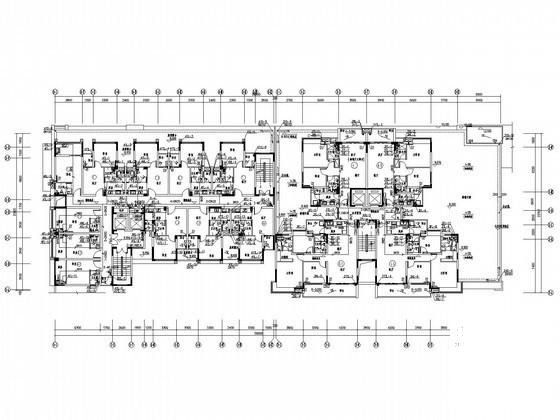

给排水消防平面图

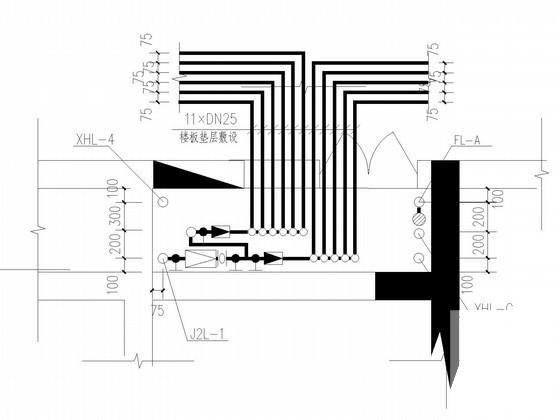

水井安装大样图

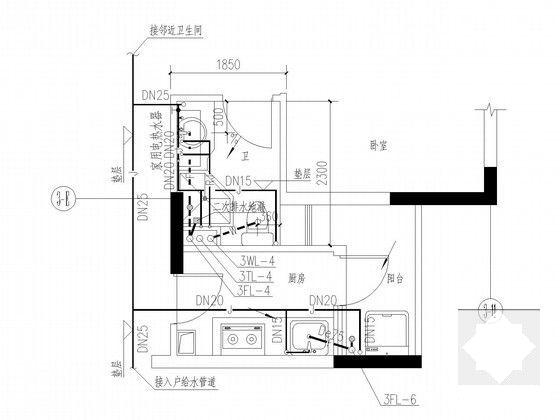

卫生间大样图

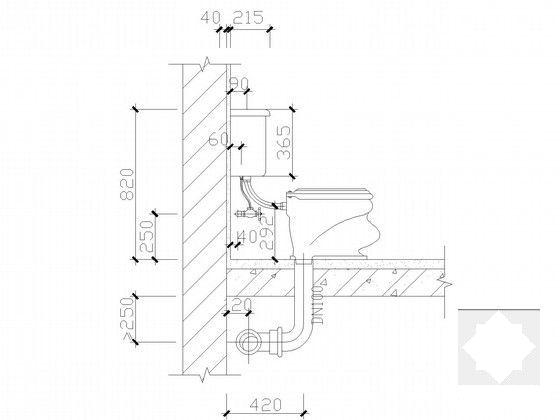

低水箱安装示意图

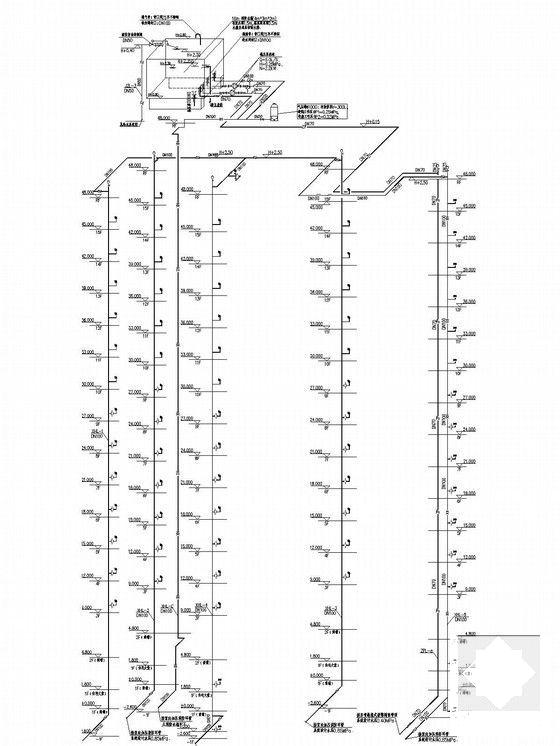

消火栓系统原理图

排水系统原理图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 20:19:39上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc01e02dwwwc022cfd.rar

4.14 MB

下载  售价: 100 积分    赚积分
