建筑类别：住宅
-
地上层数：17层
-
出图日期：2010
-
建筑面积：15876.48平方米
-
设计阶段：施工图设计
-
供水方式：变频供水设备
-
供水分区：三区
-
污废水排水体制：合流
-
设计内容：给排水,消火栓
-
地下室用途：车库
附件详情
河南某商住小区给排水图纸，该资料包含该小区29、30两栋楼，本建筑为二类高层住宅楼，耐火等级为二级。地下一层，地上主体17层跃18层，其中地下室为自行车库，一二层为商业网点，三层及以上为普通住宅，建筑总高度约55.80米，建筑面积15876.48平方米，室内外高差0.30米。

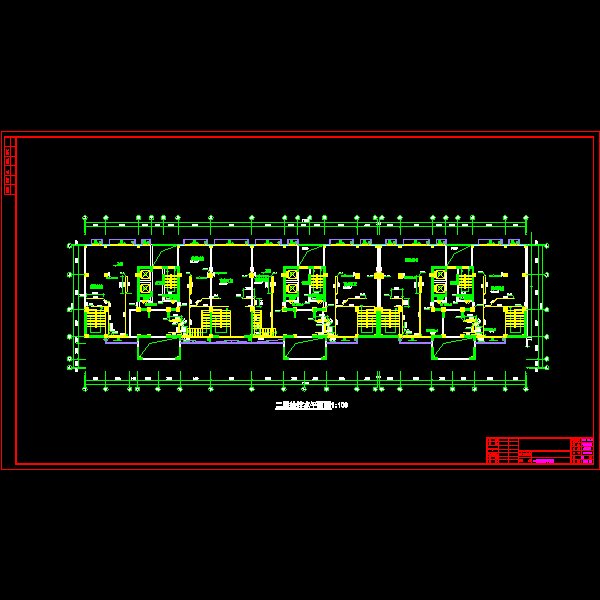

一层给排水平面图(192196_045a05b0-79f1_150399).dwg

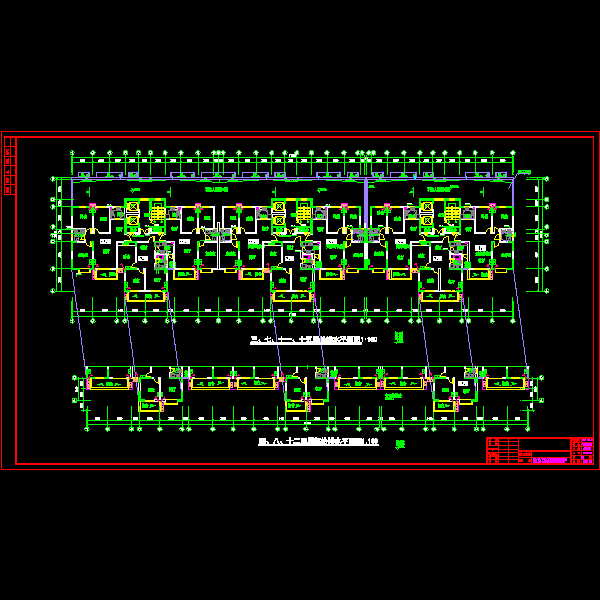

三、七、十一、十五层给排水平面图四、八、十二层局部给排水平面图(192198_5e39bbc1-9ec2_150401).dwg

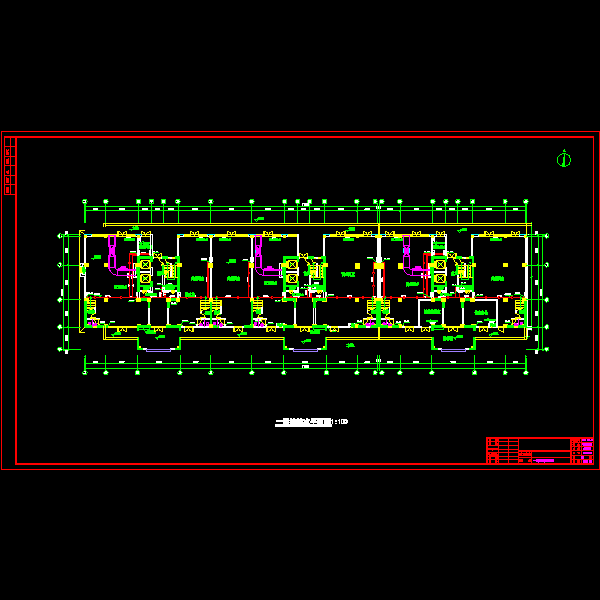

二层给排水平面图(192197_0b9a3fa6-2cba_150400).dwg

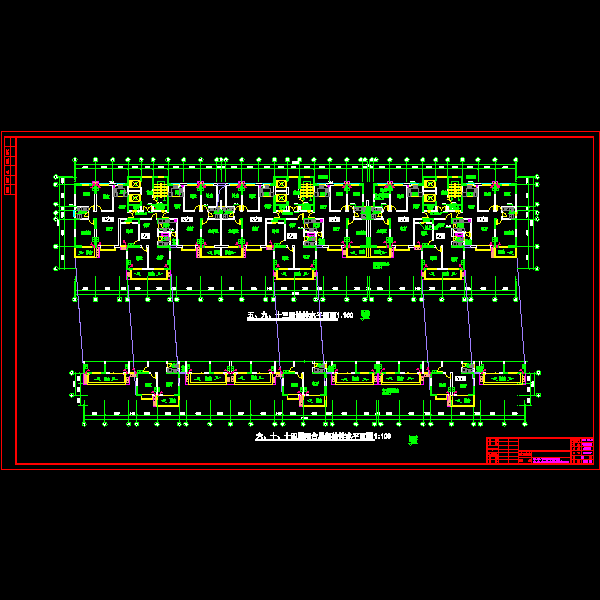

五、九、十三层给排水平面图六、十、十四层阳台局部给排水平面图(192199_1608bc3f-f1d1_150402).dwg

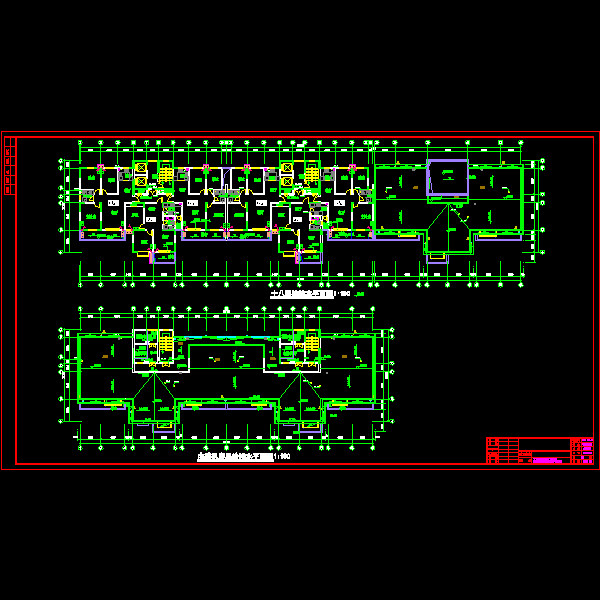

十八层给排水平面图电梯机房层给排水平面图(192201_4937eb66-9fdc_150404).dwg

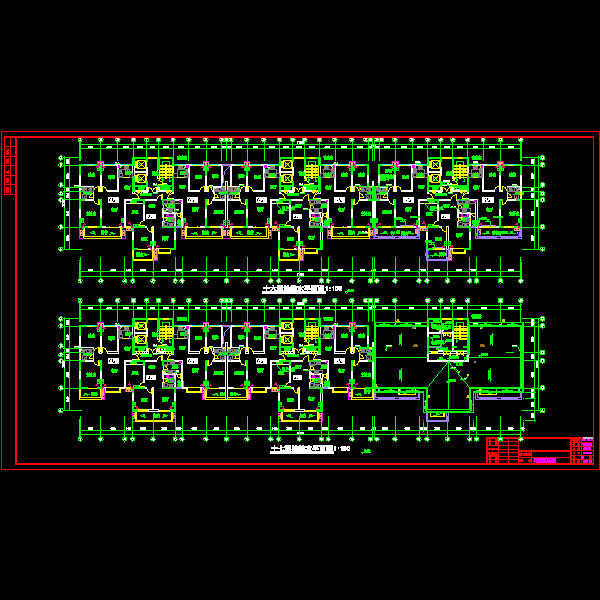

十六层给排水平面图十七层给排水平面图(192200_f941f6c7-0e54_150403).dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
