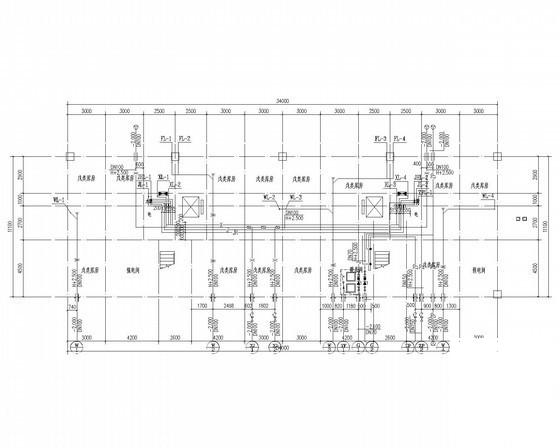

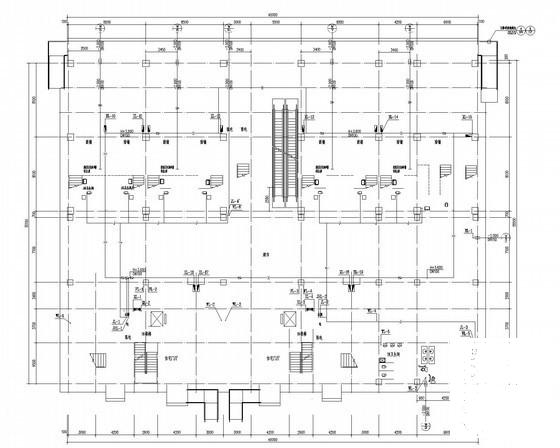

7547平米8层商住小区给排水施工CAD图纸

附件详情

工程介绍：
该项目为商住小区，建筑类别为二类高层。建筑使用性质：地上一层、二层为商业服务网点；地上三层~八层住宅，地下：地下一层设备用房与戊类库房。总建筑设计面积：7547.24平方米。地上建筑设计面积：7160.78平方米。地下一层建筑设计面积：386.46平方米。建筑层数：地下一层；地上八层。建筑高度：29.30m；屋面标高26.700(结构板顶)。建筑层高：地上：商业一层为4.5m，二层为4.2m,办公三至四层为3.6m/层；住宅三层至顶层为3.0m/层；地下：地下一层为3.3米。

设计范围：
消火栓系统、自动喷水灭火系统、给水系统、排水系统、雨水系统。

图纸共8张。
