一份17层商住小区给排水CAD图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑地上层数：17层
• 出图日期：2010
• 建筑设计面积：15876.48平方米
• 设计阶段：施工图设计
• 供水方式：变频供水设备
• 供水分区：三区
• 污废水排水体制：合流
• 设计内容：给排水,消火栓
• 地下室用途：车库

附件详情

河南某商住小区给排水图纸，该资料包含该小区29、30两栋楼，本建筑为二类高层住宅楼，耐火等级为二级。地下一层，地上主体17层跃18层，其中地下室为自行车库，一二层为商业网点，三层及以上为普通住宅，建筑总高度约55.80米，建筑面积15876.48平方米，室内外高差0.30米。

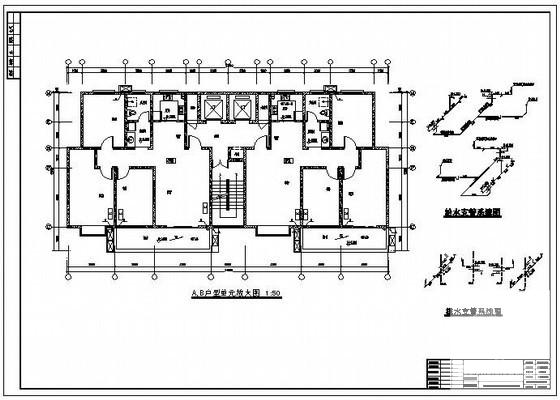

户型放大图

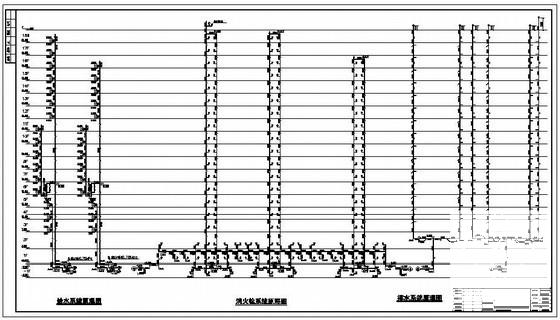

系统原理图

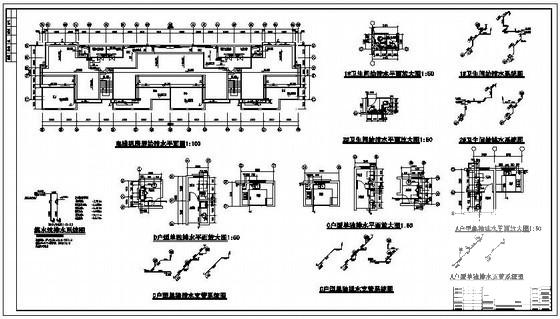

卫生间放大图

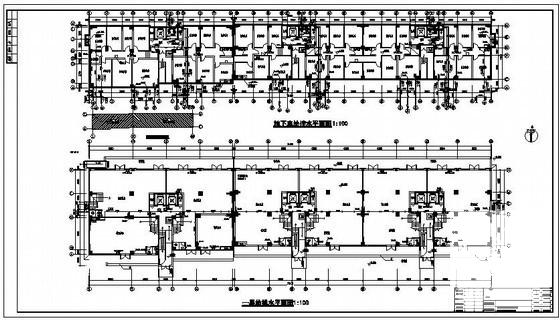

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
