[CAD]11层商住小区建筑给排水施工图纸（同层排水气体灭火）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑,高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：57张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱
• 供水方式：市政供水,变频供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级,中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15,25
• 消火栓用水量室内(L/S)：10,20
• 特殊系统：气体消防,同层排水
• 大样节点：水箱,气体灭火,厨房,卫生间,阀门管件
• 项目所在地：浙江

附件详情

• 资料目录
• 给排水设计总说明
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图

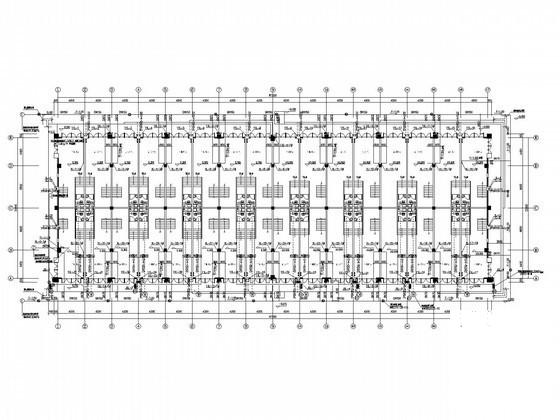

• 标准层给排水平面图
• 十一层给排水平面图
• 机房层给排水平面图
• 屋顶层给排水平面图
• 屋顶消防水箱大样图

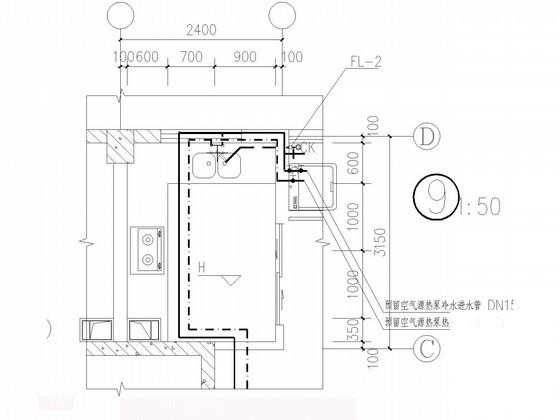

• 厨房卫生间平面放大图
• 给水系统原理图
• 室内消火栓系统原理图
• 污水排水系统原理图
• 雨水排水系统原理图
• ……

附件详情

项目概要：该项目位于浙江，是一商住小区给排水项目，共包含8栋建筑（住宅楼、商业建筑、商住楼）；其中最高建筑层数为地上11层，建筑高度为34米，其中一二层为商业网点，三层至十一层为住宅；
设计范围：该项目设计内容包括:给水系统, 排水系统, 雨水系统, 消火栓系统, 自喷淋系统、灭火器配置系统等；
，共计57张图纸；

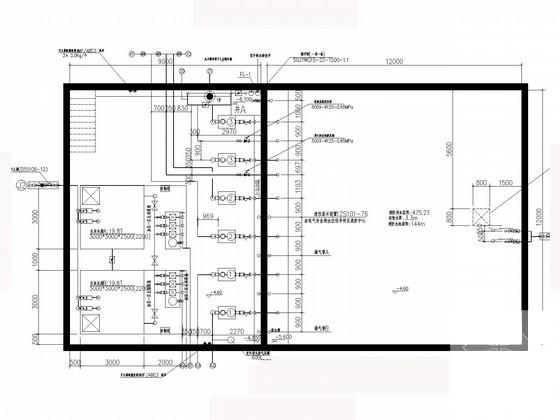

消防泵房平面放大图

卫生间大样图

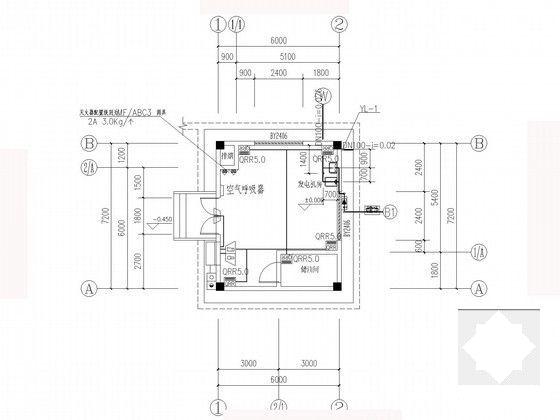

柴油发电机房气体灭火 平面布置图

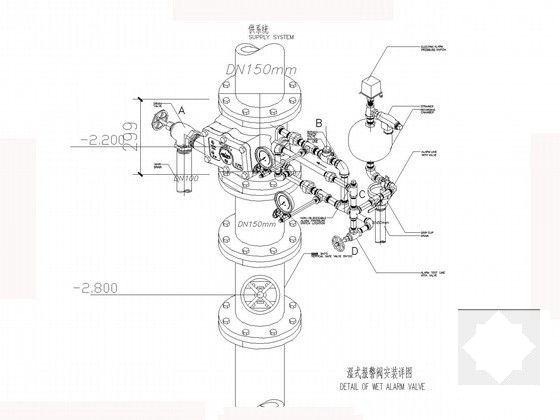

湿式报警阀安装详图

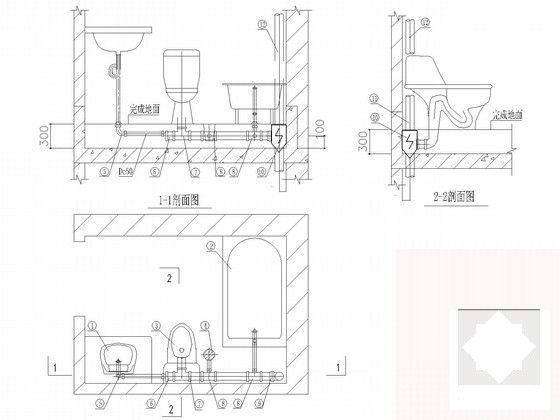

卫生间同层排水放大示意图

污水排水系统原理图

给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
