设计说明：有
-
建筑类别：商业
-
建筑高度：多层建筑
-
地上层数：5层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：19张
-
设计年代：近代
-
地下室用途：车库
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统,气体灭火系统
-
供水方式：市政供水
-
供水分区：无
-
排水体制：污废合流,雨污分流
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：25
-
消火栓用水量室内(L/S)：5,25
-
特殊系统：气体消防,消防炮
-
大样节点：水泵,卫生间,设备房布置
-
项目地址：江西
附件详情
-
资料目录
-
给排水设计总说明
-
图例、材料表
-
地下层给排水消防平面图
-
一层给排水消防平面图
-
二层给排水消防平面图
-
三、四、五层给排水消防平面图
-
屋面给排水消防平面图
-
地下层喷淋平面图
-
一层喷淋平面图
-
二层喷淋平面图
-
三、四、五层喷淋平面图
-
给水系统图
-
排水系统图
-
消火栓系统图
-
喷淋系统图
-
水泵房大样图
-
卫生间大样图及给排水
-
支管轴测图
-
超细干粉（无管网）气体灭火
-
系统设计说明及
-
大空间自动（智能）扫描灭火系统设计说明及系统图
-
室外给水总平面图
附件详情
项目概要：该项目位于江西，是一商业建筑给排水项目，1.该项目地下1层，地上5层。地下层为车库和设备用房，一~五层为商场和店铺，每层建筑面积约5660~6500m^2`，总面积34780m^2`，体积130500m^3`，建筑高度23.00m。
设计内容有：生活给水系统、生活排水系统、消火栓给水系统、自动喷淋灭火系统、超细干粉（无管网）气体灭火系统、大空间自动（智能）扫描灭火系统、灭火器设置。
编制于2011年，共19张图纸；
一层给排水消防平面图
泵房大样图
生活水箱剖面图
消火栓系统图
排水系统图

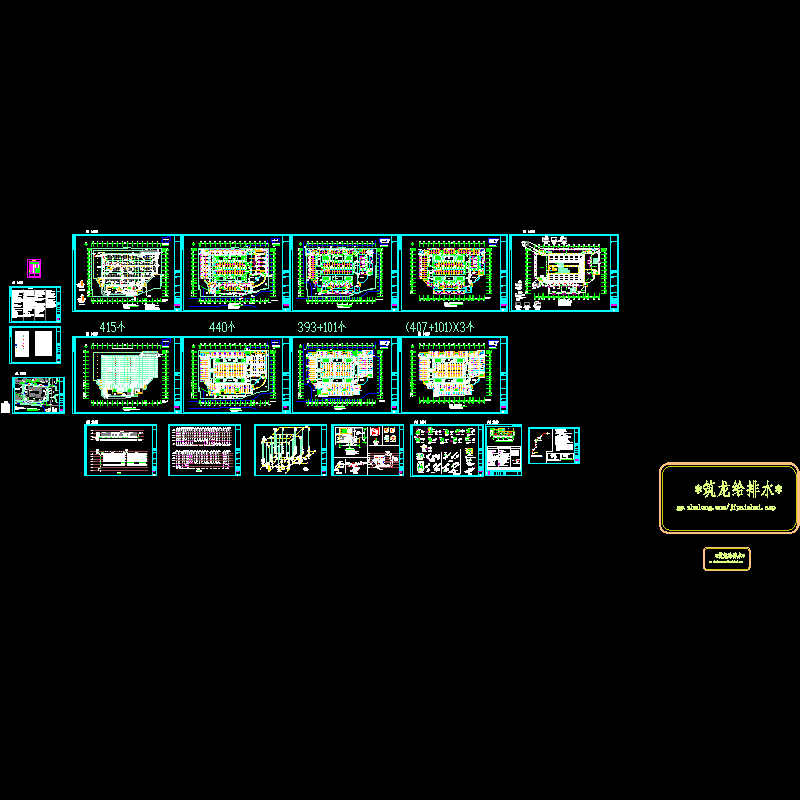

第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
