一份9层大厦给排水CAD施工图纸（大空间智能型主动喷水灭火系统）

bb5566 · 发表于 2020-2-18 18:31:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：40747平方米
建筑地上层数：9层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：44张
设计年代：近代
地下室用途：车库, 设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 灭火器配置系统
供水设备：水泵站, 气压水罐, 稳压泵, 水池
供水方式：市政供水, 变频供水, 分区供水
供水分区：两区
排水体制：污废合流, 雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
特殊系统：气体消防
大样节点：水箱, 水泵, 泵房, 卫生间
热水供应方式：局部热水供应
项目所在地：内蒙古

附件详情

给排水设计说明
给排水施工说明
图例及使用标准图目录
设备材料表
主楼给排水，消火栓平面图
辅楼给排水，消火栓平面图
辅楼屋顶给排水平面图
给排水，消火栓平面图
机房层给排水，消火栓平面图
屋顶给排水平面图
主楼喷淋平面图
辅楼喷淋平面图
喷淋平面图
消火栓系统原理图
喷淋系统原理图
大空间智能扫描灭火装置系统原理图
室外消火栓系统原理图
给水系统原理图
排水系统原理图
屋顶水箱大样图
箱式泵站大样图
水泵房平面大样图
水泵房系统大样图
火探自动探火灭火系统设计说明
卫生间给排水大样图

附件详情

项目概况：该项目位于内蒙古，基地内共有五栋建筑组成：大厦、演艺中心、新闻中心、博物馆及纪念馆。该资料为大厦设计，其建筑类别为二类高层建筑，总建筑面积约40747平方米，建筑总高度为39.8m。共9层。占地面积约9741平方米。
设计范围：给水工程-室内生活给水和热水；排水工程-室内污废水和屋面雨水；消防工程-消火栓系统；室外消火栓系统；自动喷淋系统（大空间智能型主动喷水灭火系统）；手提式灭火器装置。
，共44张。

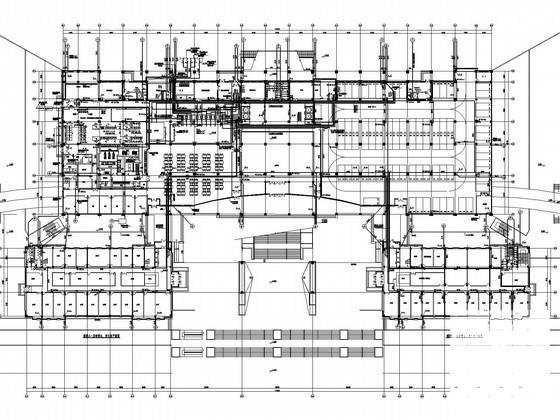

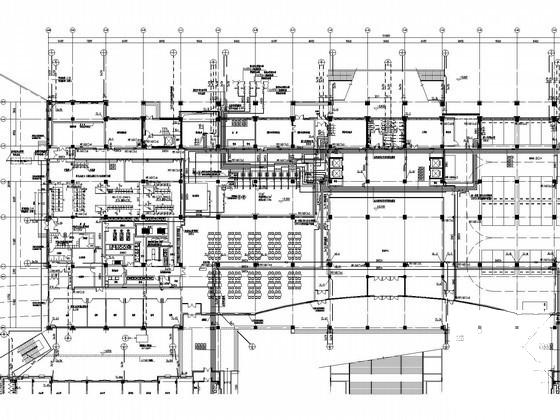

辅楼给排水，消火栓平面图

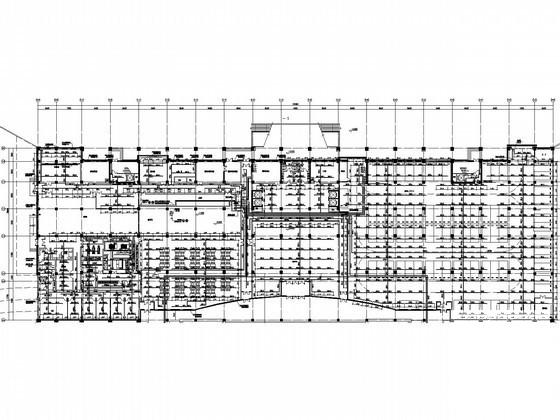

喷淋平面图

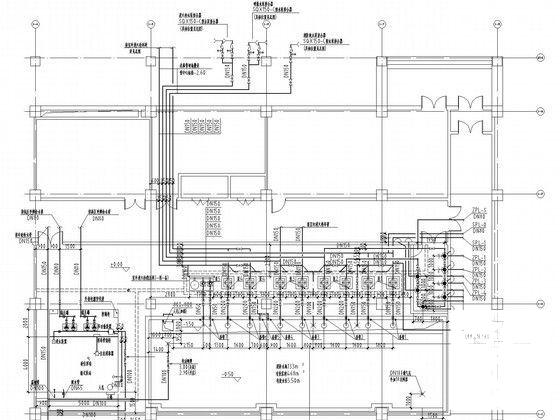

水泵房平面大样图

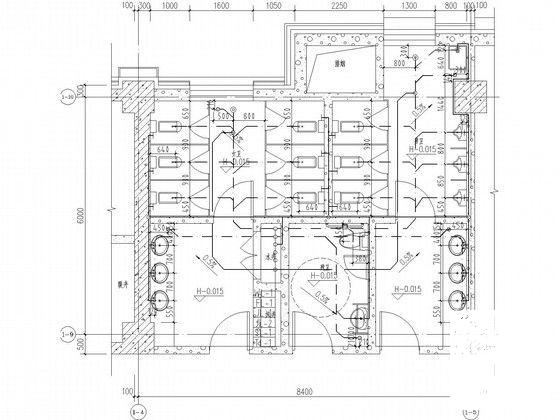

卫生间给排水平面图

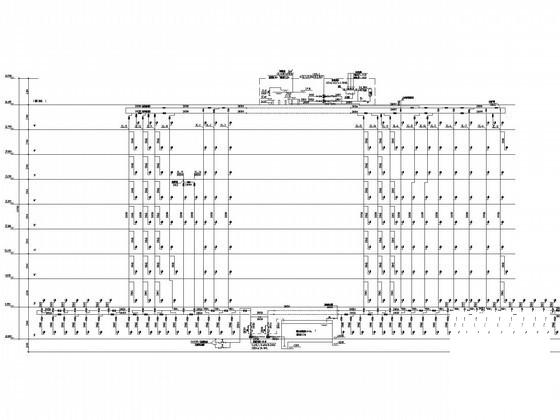

室内消火栓系统原理图
