设计概况 　　1，该项目为 一类高层综合楼，建筑面积18646平方米。建筑地上十七层， 建筑高度64.20米; 　　2，本专业的设计内容和范围： 　　1）室内给水、排水； 　　2）消防给水； 　　基该资料参数及相关说明 　　1，生活给水系统 　　1）市政给水管网最低压力0.28MPa。2）地上一层至四层由市政给水管网直接供水，主楼由设在一层的变频气压供水设备加压供水。3）热水由电热水器供给，电热水器必须带有保证使用安全的装置。 　　2，排水系统 　　1）污水经化粪池处理后、厨房污水经隔油池处理后排入市政污水管。2）多层屋面雨水采用明落水，由建筑专业解决。空调凝结水排至室外散水。污水采用伸顶通气管和环形通气管排水系统。3）雨水设计重现期P采用：建筑屋面P＝10年，室外场地P＝5年。高层屋面雨水采用内排水系统，屋面的雨水沿屋面排入雨水天沟内，再经87型雨水斗排入室内雨水立管直至室外。 　　3，消防系统 　　1）该项目为设有中央集中空调系统的一类高层综合楼，需设置室内外消火栓消防给水系统和自动喷水灭火系统(按中危险级Ⅱ级设计)。2）移动式灭火器:属中危险级，A类火灾，单具灭火器配置级别2A,灭火器为MF/ABC3。每个消防栓箱内配灭火器MF/ABC3两只。3）在信息机房设置独立式气体灭火系统，由具有设计资格的专业公司或厂家负责设计并施工。

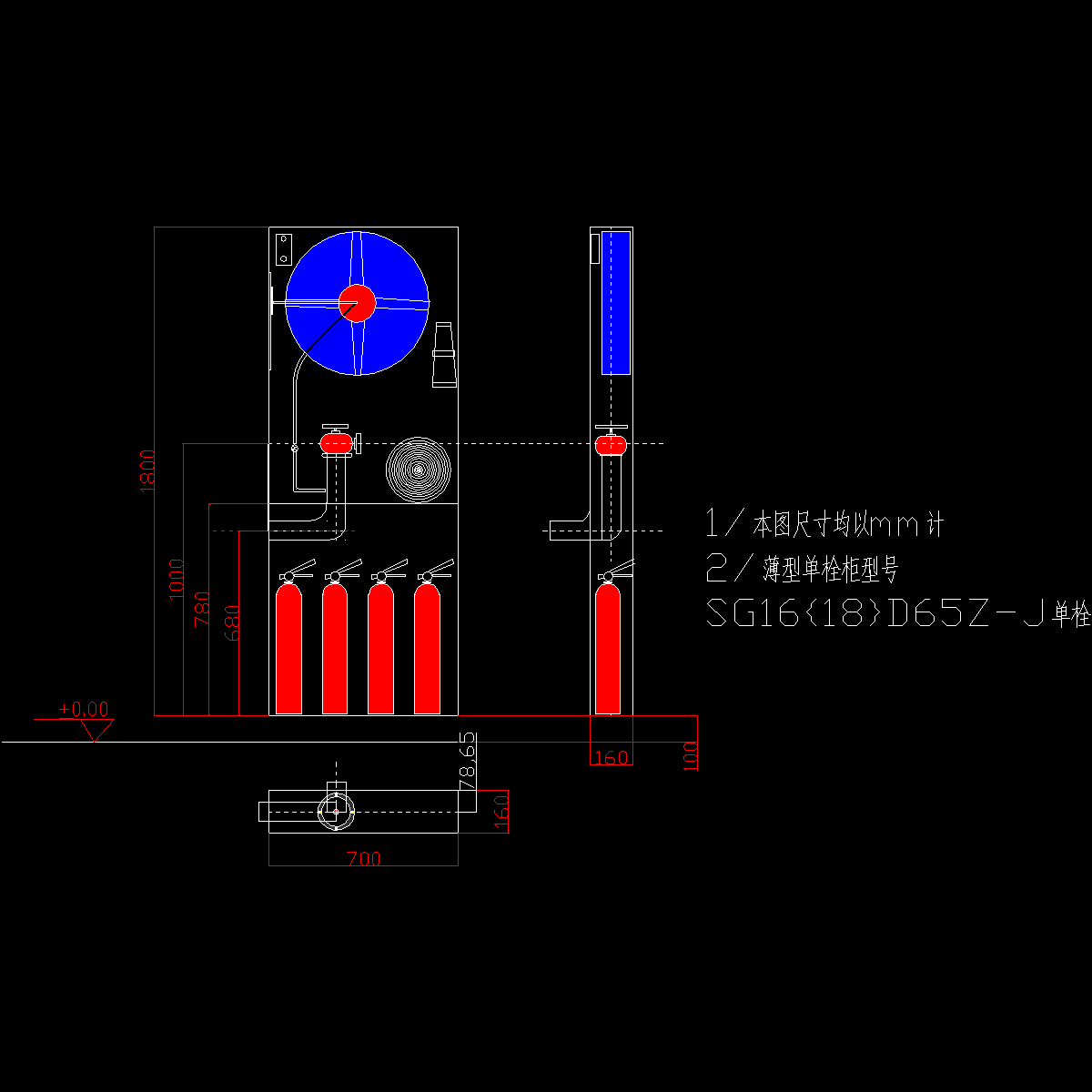

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
