一份3层体育中心给排水CAD施工图纸（大空间智能灭火）(自喷系统原理图)

kkll9988 · 发表于 2020-2-19 10:48:41

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：体育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：12086.1平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：20张
设计年代：近代
地下室用途：设备用房
生活供水设计：生活给水系统
生产供水设计：循环冷却水系统
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
消防设计：室内消火栓系统,喷淋系统,消防炮系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,高位水箱供水
供水分区：无
排水体制：污废分流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：5,15
特殊系统：游泳池,消防炮
大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
项目所在地：海南

附件详情

给排水设计施工总说明
自喷系统原理图
消火栓系统图
给排水系统原理图
地下一层给排水、消防平面图
冷却循环水系统原理图
喷淋平面图
给排水、消防平面图
屋顶给排水平面图
卫生间详图
水泵房详图
大空间主动喷水系统原理图

附件详情

该项目位于海南省，为多层建筑,建筑高度小于24米,共2999座，建筑面积12086.1平方米，建筑体积超过50000立方米。管道系统：生活给水系统该项目市政给水管网供水压力为0.35MPa.该项目生活给水由市政管网直接供给。所有热水管网采用不锈钢管，管件连接。并设有循环冷却水系统。生活污水系统：该项目室内污、废水采用分流制。污水经化粪池处理后，和废水合流排入市政污水管。雨排水系统：屋面雨水采用重力式排水系统。雨水斗采用87型雨水斗。管路接入室外明沟，再排至室外雨排水系统。消火栓给水系统：本建筑室内消防用水量为15L/S，由消防泵房内消火栓泵（2台，一用一备）及消防水池满足。自动喷淋给水系统：本建筑室内自动喷淋系统地上按中危I级设计，用水量为25L/S，由消防泵房内自动喷淋泵（2台，一用一备）及泳池池水满足。灭火器配置：按A类火灾中危险级配置灭火器，选用磷酸铵盐干粉灭火器，具体位置详平面图。大空间消防给水设计：本系统为配置ZSS-25A型高空水炮的大空间主动喷水灭火系统。
，共20张图纸。

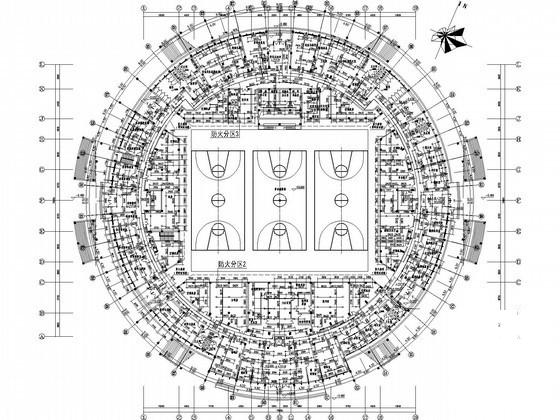

一层给排水、消防平面图

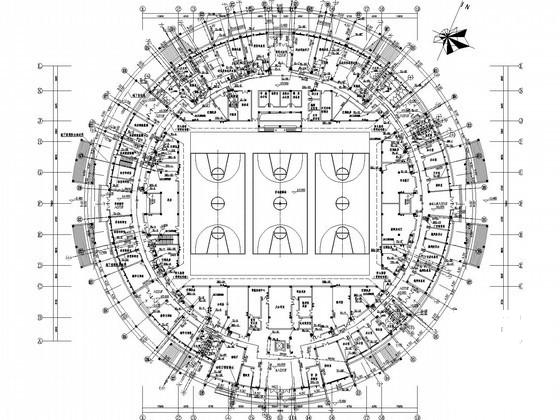

三层给排水、消防平面图

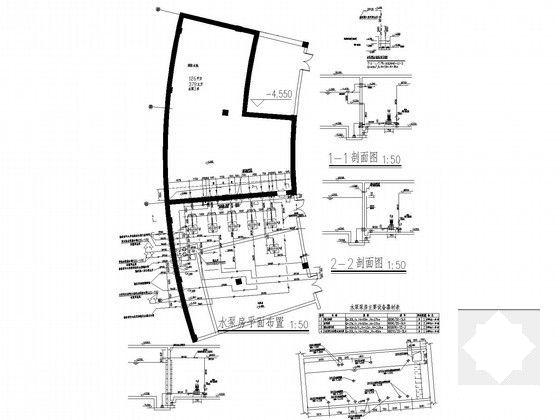

水泵房详图

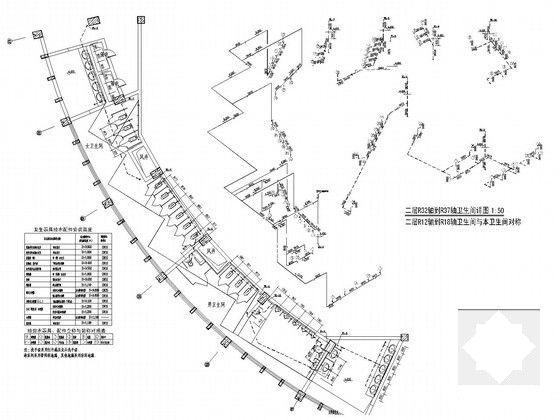

二层R32轴到R37轴卫生间详图

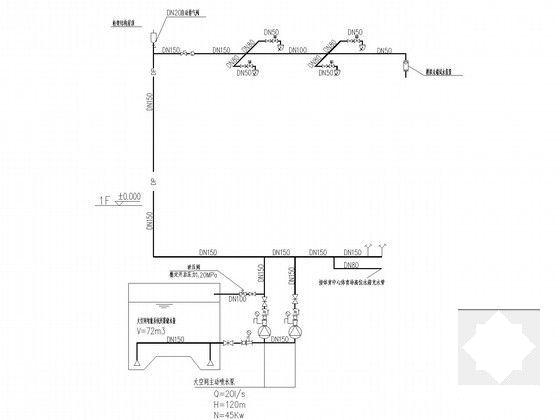

大空间主动喷水系统原理图

给排水系统原理图（一）

冷却循环水系统原理图

消火栓系统图

屋顶给排水平面图
