一份4层高校艺术体育中心给排水CAD施工图纸(自动喷水灭火系统)

yyuu8899 · 发表于 2020-2-18 08:53:09

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
排水设计：污水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵
供水方式：市政供水
排水体制：雨污分流
大样节点：泵房,卫生间
项目所在地：湖南

附件详情

项目概要及设计范围
该项目地上4层、地下一层，地下为车库。

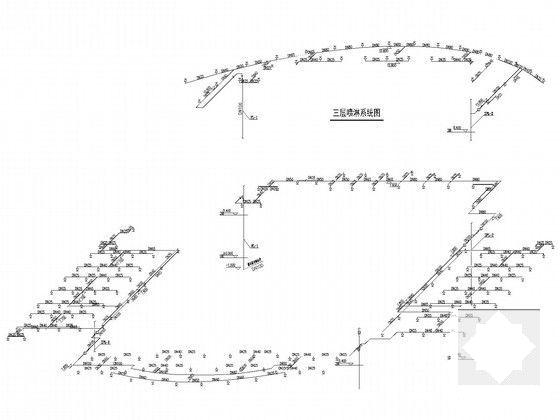

设计内容包括：给水系统、排水系统、污废水系统、雨水系统、灭火器配置、消火栓系统、自动喷水灭火系统等内容。
（一）生活给水系统
给水水源引自校园给水管网，由市政给水直接提供，给水压力为 0.30MPa。
（二）生活污水系统
1、该项目室内排水采用雨污分流制，污水进室外化粪池后排至污水站，雨水直排至厂内雨水管网。
（三）雨水系统
1.屋面雨水、屋面天沟及较大的露台雨水设雨水斗排放，采用87型雨水斗或侧排式雨水斗；较小的露台雨水采用直立或侧排式地漏排放。
2.屋面雨水经雨水斗和室外雨水管排至室外明沟、室外雨水口或雨水检查井。
3.室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。
（四）消火栓给水系统
1、该项目室内消火栓用水量 15L/S；室外消火栓用水量 30L/S。

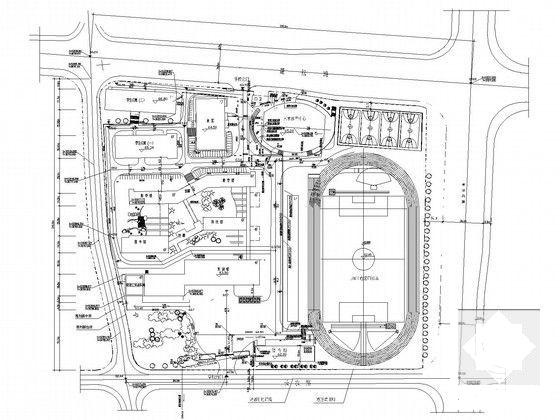

2、本栋楼由校区总消防给水引入两路进水管，本区域设室外地上式消火栓3套，室外消火栓的间距不大于120m，距路边不大于2m，距房屋外墙不小于5m，满足室外消防用水。

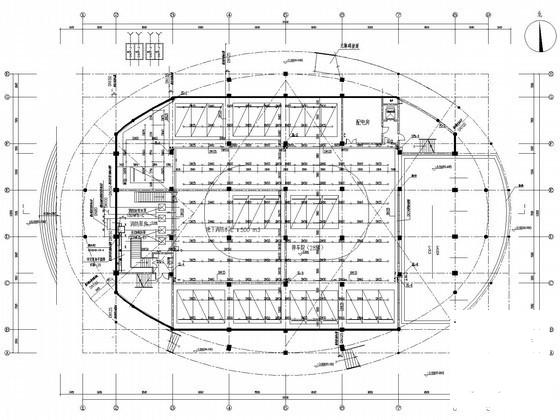

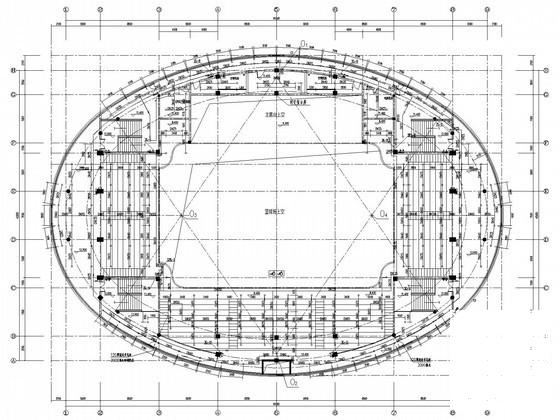

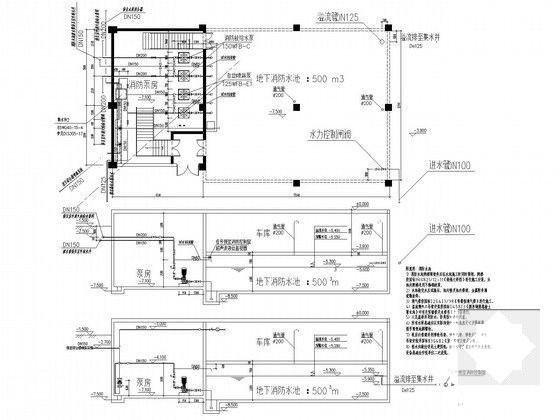

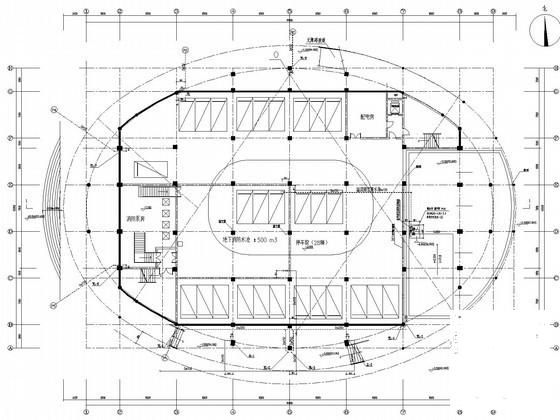

3、艺体中心设消防水池，水泵房内设消防加压泵,一用一备。
... ...
