一份8层商业购物广场给排水设计CAD施工图纸（地下室、人防）(自喷系统原理图)

rruuikkjj · 发表于 2020-2-17 11:03:57

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业,餐饮
建筑高度类型：高层建筑
建筑设计面积：3.25万平方米
建筑地上层数：8层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：42张
设计年代：近代
地下室用途：人防,车库,设备用房
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统
供水方式：市政供水,变频供水,分区供水
供水分区：两区
排水体制：污废合流
排水技术：虹吸雨水（满管）
雨水重现期：50年
火灾危险等级：中危险级Ⅱ级,严重危险级Ⅰ级, 严重危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
特殊系统：太阳能热水系统
大样节点：集水坑,阀门管件
项目所在地：浙江

附件详情

设计与施工说明

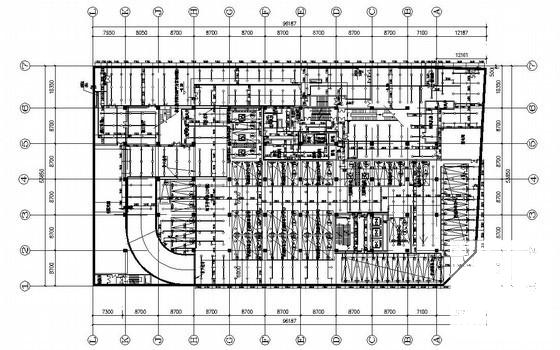

地下二层给排水、消火栓平面
自喷平面
冷、热水系统原理图
雨、污水系统原理图

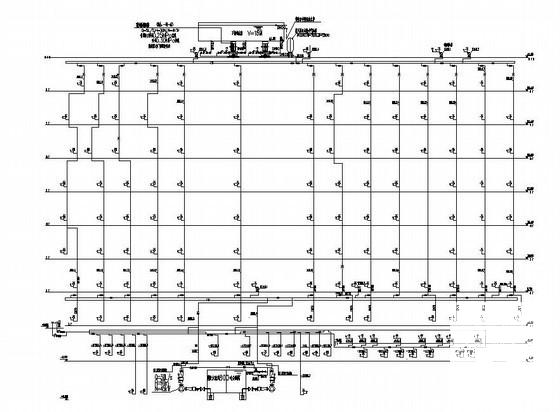

消火栓系统原理图

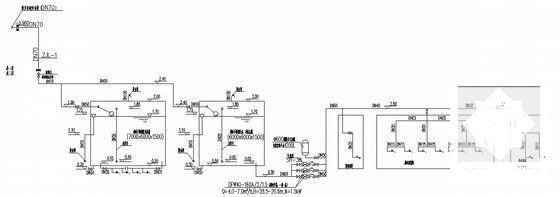

自喷系统原理图

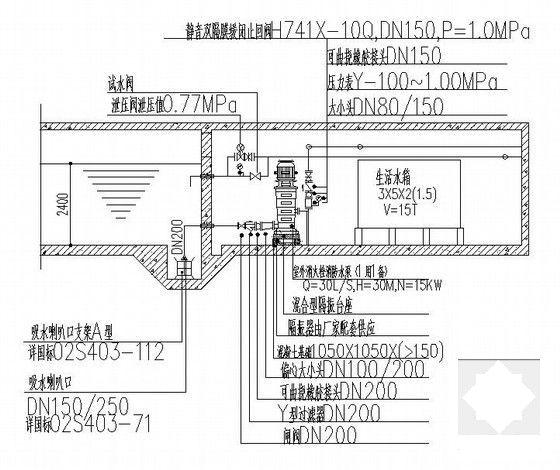

消防泵、生活泵平、剖面图
主要设备一览表
主要设备、材料表
负三层人防地下室平时消火栓平面图
负三层人防地下室平时自动喷淋平面图
负三层人防地下室平战时给排水平面图
人防地下室消防系统原理图
人防地下室战时给水系统原理图
人防地下室平战时排水系统原理图

附件详情

资料介绍：该项目位于杭州米市，为一类高层商业建筑。由2层地下室和地上8层商业楼组成，建筑面积约3.25万平方米。建筑高度42.25米。地下二层为人防区，地下一层至夹层为停车库、自行车库和电气、泵房等设备用房；一层至五层为苏宁电器店；六至八层为餐饮用房；屋顶为电梯机房及消防增压稳压泵房。该项目为单建式甲类人防工程,防护等级核6级、常6级，防化等级丙级。

设计内容:包括该项目建筑单体的室内冷水给水、雨污水排水系统、消火栓系统、自动喷淋系统、气体灭火系统及建筑灭火器设置、人防地下室自动喷水灭火系统、室内消火栓系统及平、战时室内给水排水设计。

，图纸共42张。

消火栓系统原理图

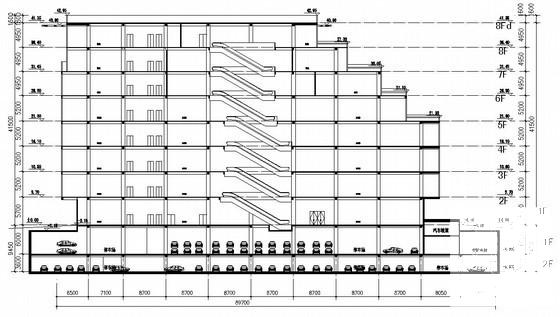

剖面图

剖面

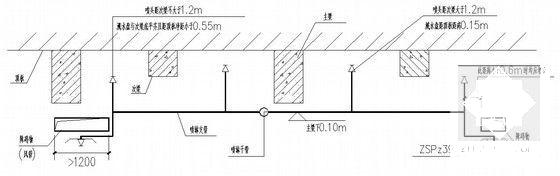

顶板喷头安装示意图

防护单元A战时给水系统原理图

人防地下室平时消火栓平面

泵房平面图
