建筑高度类型:高层建筑
-
建筑设计结构形式:钢筋混凝土结构
-
建筑设计面积:13800平方米
-
建筑地上层数:18层
-
建筑地下层数:1层
-
图纸设计深度:施工图
-
参考图纸:47张
-
设计年代:近代
-
地下室用途:人防,车库
-
节点大样:人防
-
防雷等级:第三类
-
接地方式:TN-S
-
项目所在地:江苏
-
强电设计:
供配电系统
,电气照明,建筑物防雷,接地安全,其它
-
弱电设计:
火灾自动报警系统
,其它
附件详情
-
电气设计说明
-
平战转换设计说明
-

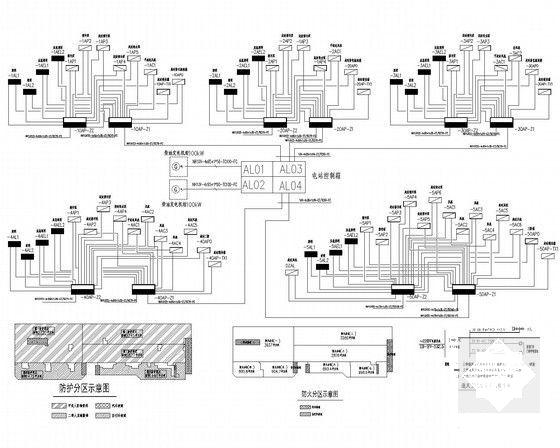

干线系统图
-
电站大样图
-
电站配电系统图
-
电站联络信号箱原理图
-
系统图
-
人防地下室战时电力平面图
-

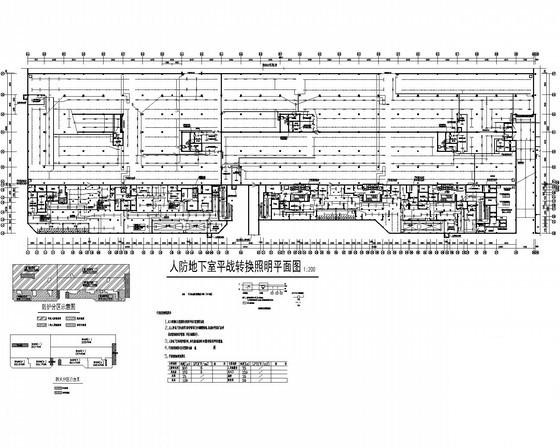

人防地下室战时
照明平面图
-
人防地下室战时三防及电话平面图
-
火灾自动报警系统设计
-
人防地下室接地平面图
-
人防地下室平时电力平面图
-
人防地下室平时照明平面图
-
人防地下室平时火灾自动报警平面图
-
……
附件详情
工程位于江苏省,资料为中央城回1#楼,回2#楼,商1#楼,商2#楼,商3#楼人防地下室施工图设计,该项目为一层地下建筑,层高3.8米,建筑面积13800平方米,人防建筑面积13064平方米。平时作为地下停车库,停车235辆,战时设两个二等人员掩蔽部,三个物资库,共设10个抗爆单元,二等人员掩蔽部防化等级为丙级,物资库的防化等级为丁级,上部建筑为2层商业,11层住宅,18层住宅,建筑设计结构形式为框架,框剪结构。
设计范围:照明系统;电力系统;火灾自动报警系统;人防电力配电系统;人防照明配电系统;人防消防系统;人防三防系统;防雷,接地及安全措施。
,图纸共47张。

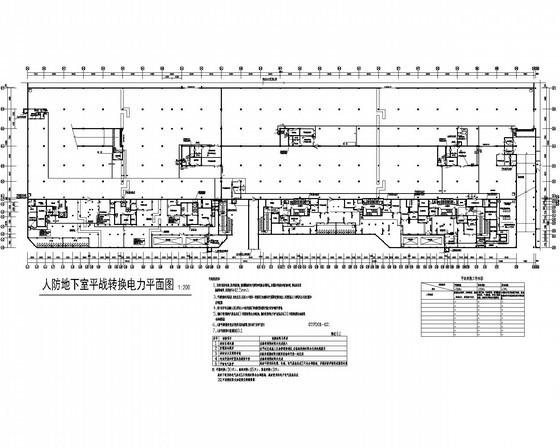

人防地下室平战转换电力平面图

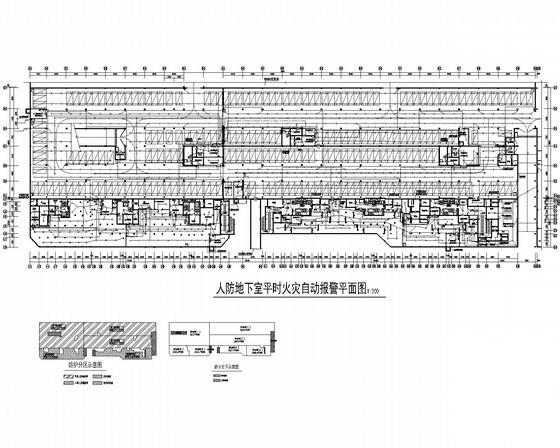

人防地下室平时火灾自动报警平面图
防火分区示意图

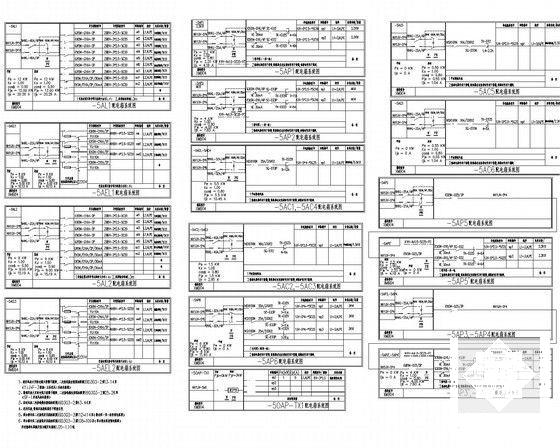

系统图六

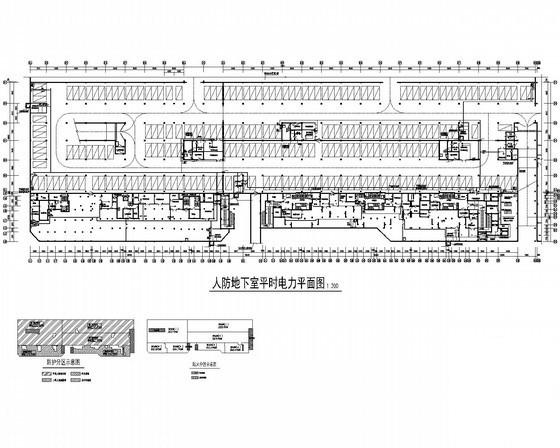

人防地下室平时电力平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
